VNFT Clamp-On-Ultraschall-Durchflussmesser

VNFT211 Clamp-On-Ultraschall-Durchflussmesser für kleine Rohrgrößen (DN15–DN65)

Der Ultraschall-Durchflussmesser VNFT211 arbeitet nach dem Laufzeit-Ultraschall-Messprinzip. An der Außenfläche des Rohres sind zwei externe Clamp-on-Ultraschallwandler angebracht. Durch Senden und Empfangen von Ultraschallsignalen stromaufwärts und stromabwärts durch die Rohrwand und das flüssige Medium berechnet das Instrument die durch die Strömungsgeschwindigkeit der Flüssigkeit verursachte Zeitdifferenz.

Diese Zeitdifferenz ist direkt proportional zur Durchflussrate und ermöglicht eine genaue Durchflussmessung ohne direkten Kontakt mit dem Prozessmedium.

Als berührungslose Messlösung eliminiert VNFT211 Druckverluste, vermeidet Kontaminationsrisiken und gewährleistet einen unterbrechungsfreien Systembetrieb.

Unaufdringliches Klemmdesign

• Externe Klemminstallation, ohne Rohre zu schneiden oder den Prozess zu stoppen
• Kein Kontakt mit flüssigem Medium, wodurch Druckverlust und Kontaminationsrisiko vermieden werden
• Ideal für Retrofit-Projekte und Dauerbetriebssysteme

Schnelle und benutzerfreundliche Installation

• Installation und Inbetriebnahme können innerhalb weniger Minuten abgeschlossen werden
• Keine Spezialwerkzeuge oder Rohrleitungsmodifikationen erforderlich
• Reduziert Arbeitskosten und Ausfallzeiten erheblich

Flexible Konfiguration und umfassende Kompatibilität

• Ein universeller Sensorsatz unterstützt alle Rohrgrößen innerhalb des Messbereichs
• Kompatibel mit Metallrohren und starren Kunststoffrohren (PVC, PP, PVDF)
• Geeignet für Rohrleitungen DN15–DN65

Klare und informative Anzeige

• 256 × 128 hochauflösendes LCD
• Zeigt Durchflussrate, akkumulierten Durchfluss, Statusinformationen und Alarme an
• Durchflusswerte können direkt vor Ort überwacht werden

Möglichkeit zur Energiemessung (optional)

• Kann als Ultraschall-Kühl-/Heizenergiezähler (BTU-Zähler) konfiguriert werden
• Unterstützt die Überwachung und Verwaltung des Energieverbrauchs
• Geeignet für HVAC-, Kaltwasser- und Heizungsanwendungen

Industrielle Kommunikation und Ausgabe

• Standardmäßiger 4–20-mA-Analogausgang
• Modbus RS485-Kommunikation zur Integration mit SPS- und DCS-Systemen
• Optionaler Impulsausgang (OCT) und Relais-Alarmausgang
• Ermöglicht Fernüberwachung, Datenerfassung und Effizienzanalyse

Zuverlässige industrielle Leistung

• Werksseitige Abschaltung bei niedriger Geschwindigkeit bei 0,08 m/s, um falsche Messwerte zu vermeiden
• Schnelle Reaktionszeit einstellbar von 0,5 bis 60 Sekunden
• Langzeitdatenspeicherung mit EEPROM-Backup (über 10 Jahre)
• Entwickelt für einen stabilen Betrieb in rauen Industrieumgebungen

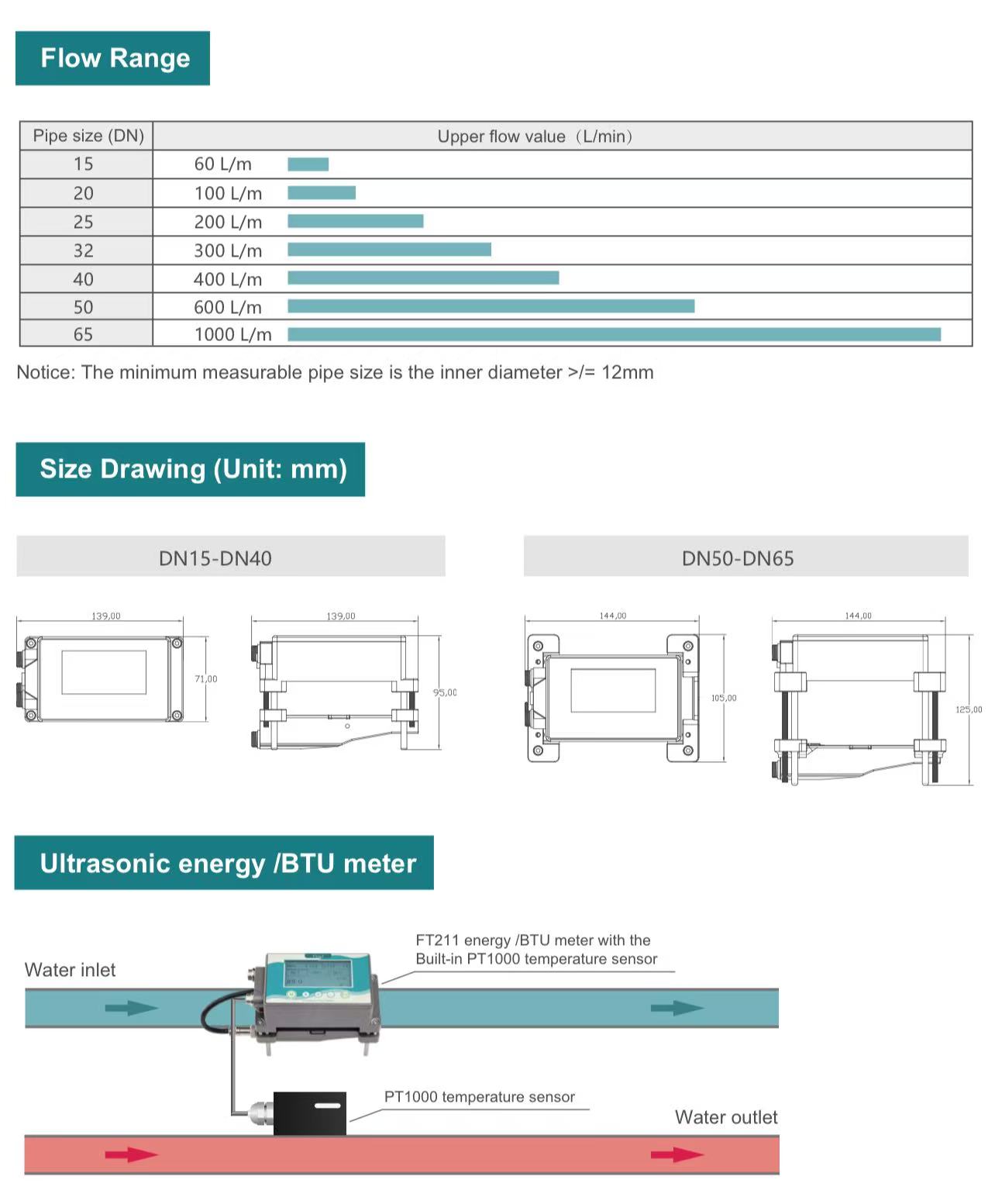

Rohrgrößenbereich : DN15 – DN65

Rohrmaterial : Metallrohre / Starre Kunststoffrohre (PVC, PP, PVDF)

Flüssigkeitstyp : Wasser und andere einphasige Flüssigkeiten (Keine festen Partikel oder Verunreinigungen)

Temperatur Bereich: 0 bis 115 °C (kein Oberflächengefrieren)

Genauigkeit : ±2 % (±1 % nach Kalibrierung)

Reaktionszeit : 0,5 – 60 s (einstellbar)

Anzeige : 256 × 128 LCD

Stromversorgung : 10–24 VDC, Stromverbrauch < 3 W

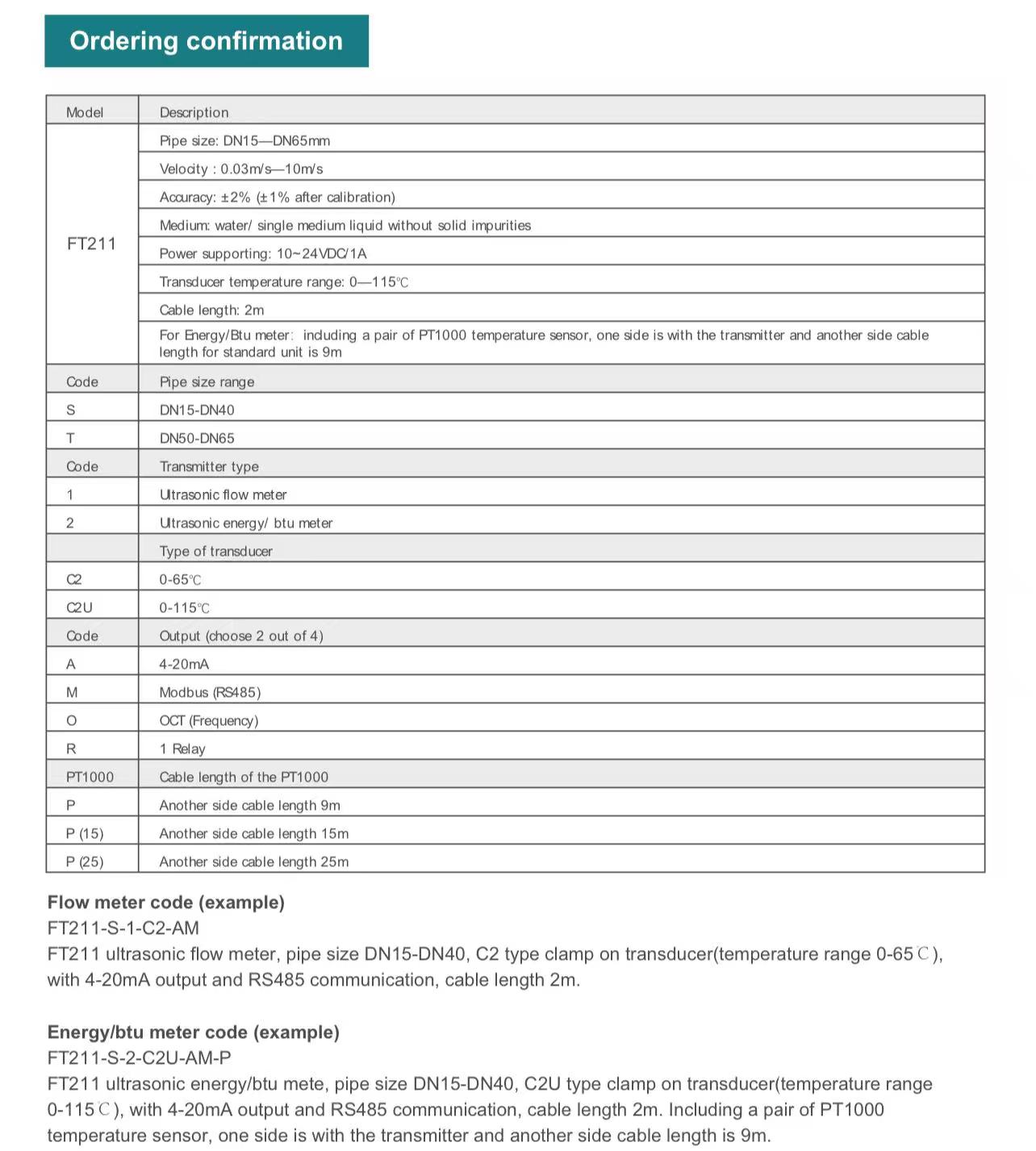

Ausgabe & Kommunikation:

• 4–20 mA
• Modbus RS485
• Optional: Impulsausgang (OCT), Relaisalarm

Schutz und Zuverlässigkeit

• Schutzart: IP65
• Schutz vor Verpolung der Stromversorgung
• Überspannungs- und Kurzschlussschutz
• Vibrationsfestigkeit: 10–55 Hz, 1,5 mm
• Schockfestigkeit: 100 m/s², 16 ms

Umgebungsbedingungen

• Umgebungstemperatur: –10 bis 60 °C
• Relative Luftfeuchtigkeit: 35–85 % RH (nicht kondensierend)
• Gehäusematerial: Aluminium und Kunststoffe in Industriequalität

• Wasserversorgungs- und -verteilungssysteme
• HVAC-Kaltwasser- und Heizkreise
• Überwachung des Energieverbrauchs
• Industrielle Prozesswassermessung
• Retrofit-Projekte mit begrenztem Installationsraum

Nachrüstung der Durchflussmessung in bestehenden Rohrleitungen

VNFT211 eignet sich ideal für die Aufrüstung der Durchflussmessung in bestehenden Systemen, in denen Rohrleitungsänderungen nicht zulässig sind oder Ausfallzeiten minimiert werden müssen.
Sein Klemmdesign ermöglicht eine schnelle Installation, ohne Rohre zu schneiden oder den Betrieb zu unterbrechen, und eignet sich daher für:

• Industrielle Prozesswasserleitungen
• Versorgungs- und Gebäudewassersysteme
• Temporäre Flussüberprüfung und Leistungsprüfungen

Überwachung der HVAC-Kühl- und Heizenergie

Wenn der VNFT211 als Ultraschall-Energiezähler (BTU) konfiguriert ist, kann er in Kaltwasser- und Heizsystemen zur Überwachung des Wärmeenergieverbrauchs eingesetzt werden.

Typische Anwendungen sind:

• Überwachung des Einlass- und Auslassflusses des Kühlers
• Heiz- und Kühlenergieverteilungssysteme
• Energieeffizienzanalyse und Kostenzuordnung

Durchflussmessung in Rohren mit kleinem Durchmesser (DN15–DN65)

Der VNFT211 wurde speziell für kleine Rohrgrößen entwickelt und bietet zuverlässige Messleistung in kompakten Rohrleitungsnetzwerken wie:

• Geräte-Skids und verpackte Systeme
• Labor- und Technikumsanlagen
• Gebäudedienstleistungen und Versorgungsbranchen

Wasserversorgungs- und -verteilungssysteme

VNFT211 bietet eine stabile Durchflussüberwachung für Reinwasseranwendungen ohne Druckverlust und unterstützt:

• Ausgleich der Wasserversorgung
• Leckerkennung und Analyse abnormaler Strömungen
• Systemoptimierung und Verbesserung der betrieblichen Effizienz

Temporäre Messung und Diagnosetests

Aufgrund seiner schnellen Installation und Portabilität eignet sich VNFT211 gut für kurzfristige Messaufgaben, darunter:

• Inbetriebnahme und Systemvalidierung
• Vergleichstests zwischen Durchflussmessern
• Fehlerbehebung bei Strömungsanomalien ohne dauerhafte Installation

Integration von Automatisierungs- und Steuerungssystemen

Mit standardmäßigem 4–20-mA-Ausgang und Modbus-RS485-Kommunikation kann VNFT211 nahtlos in Automatisierungssysteme integriert werden für:

• SPS- und DCS-Durchflussdatenerfassung
• Zentrale Kontrollraumüberwachung
• Datenprotokollierung, Berichterstellung und Prozessoptimierung
