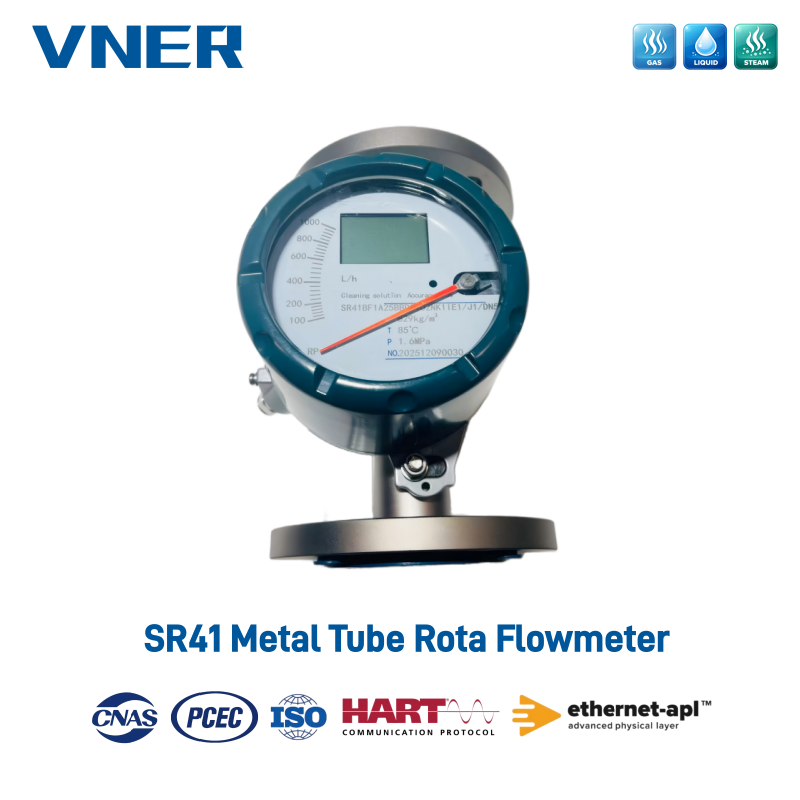

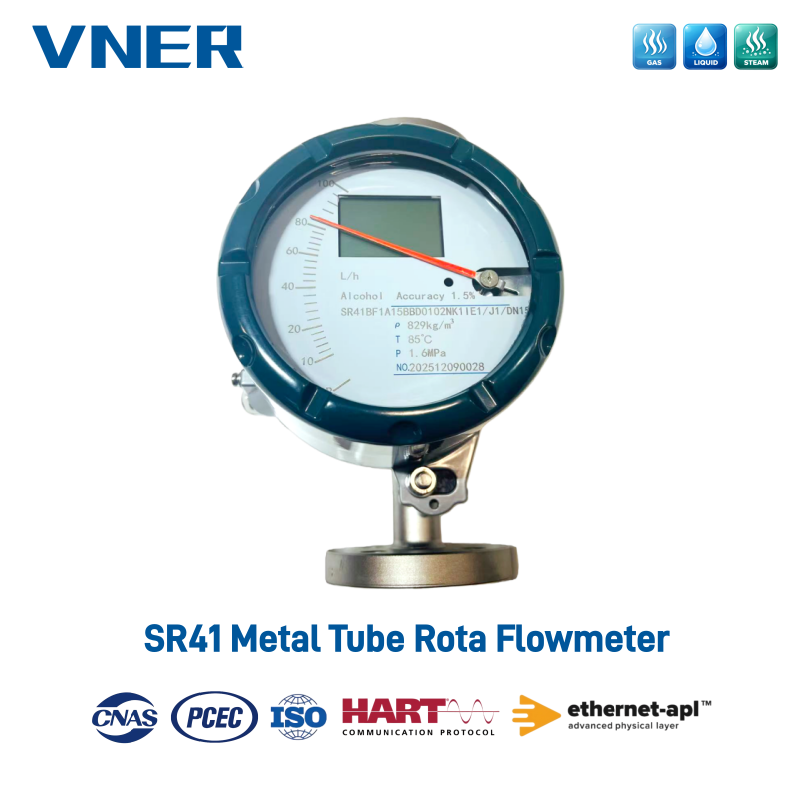

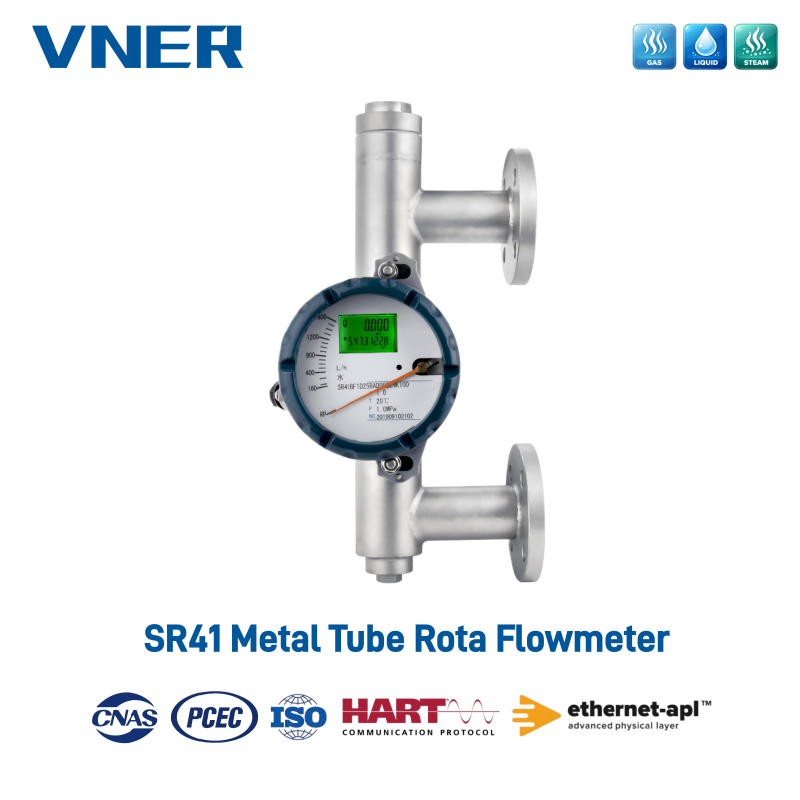

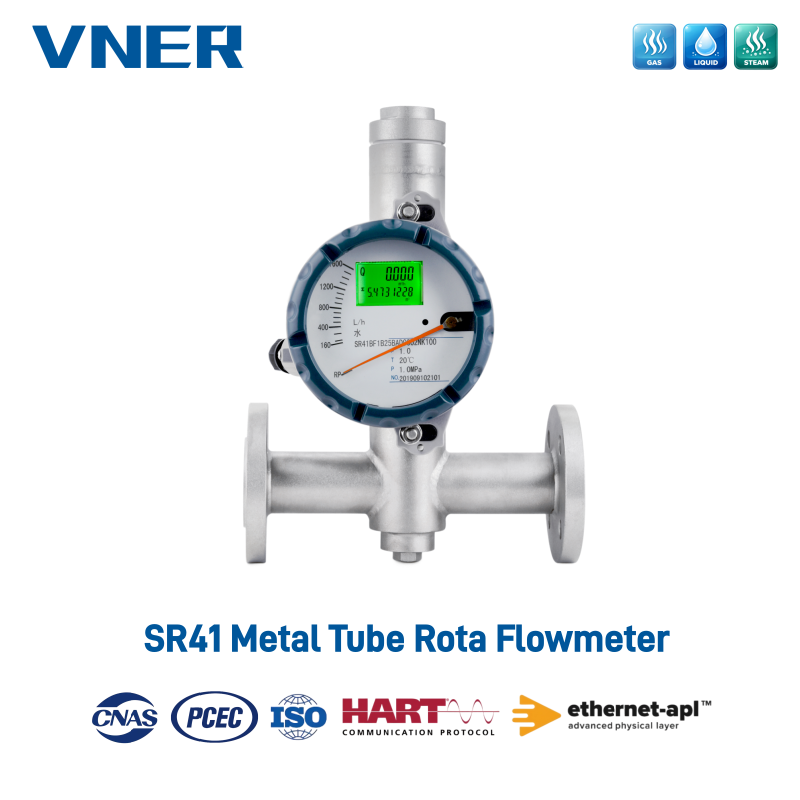

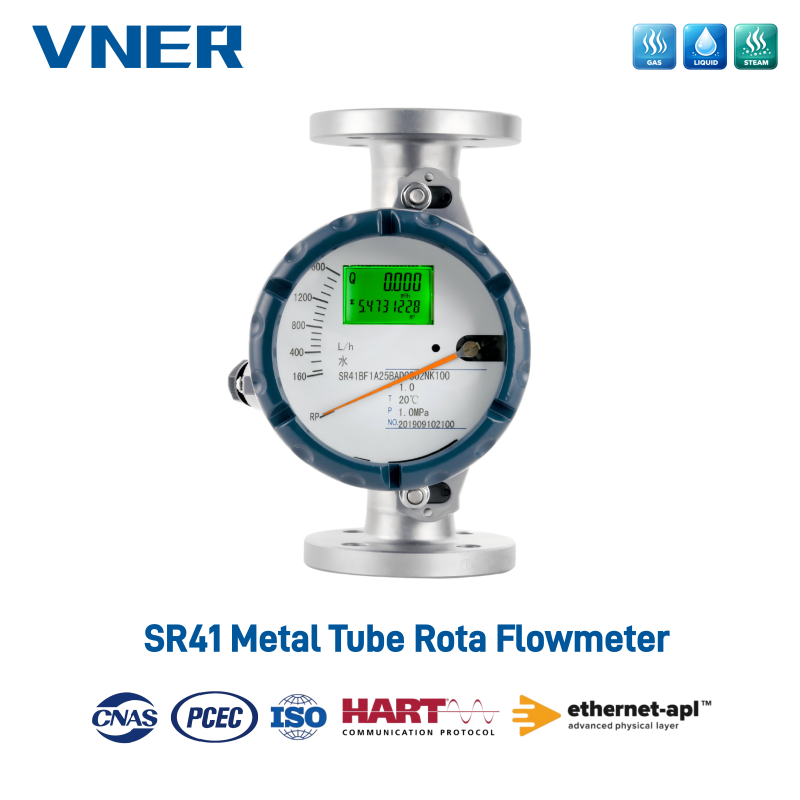

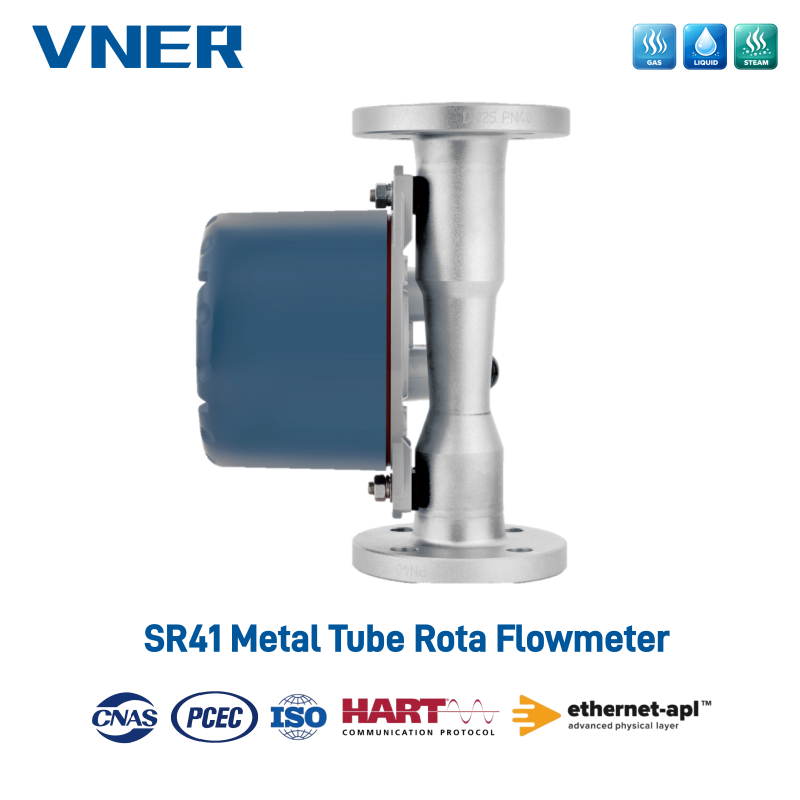

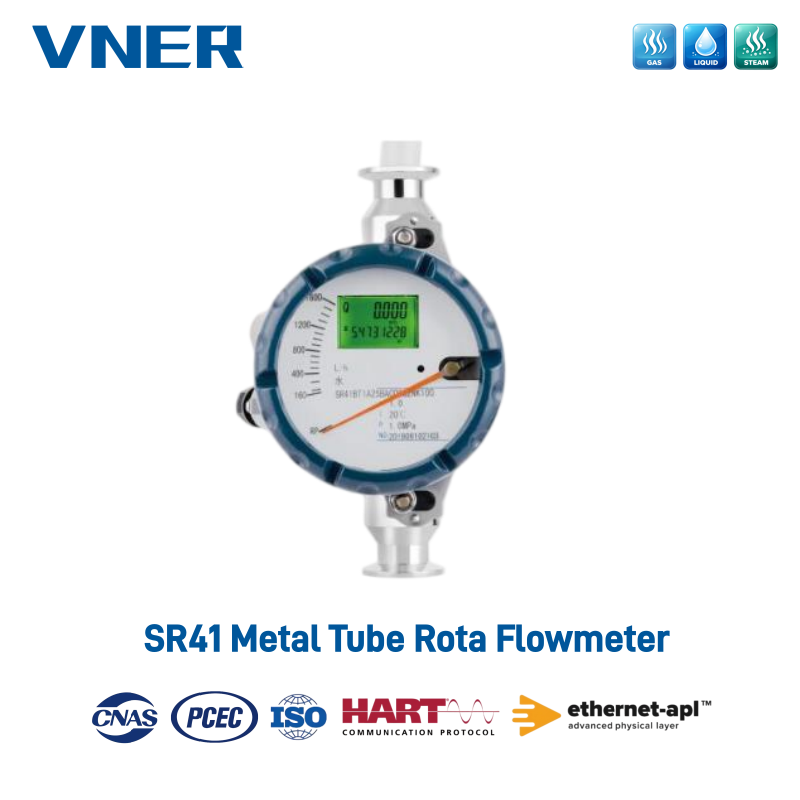

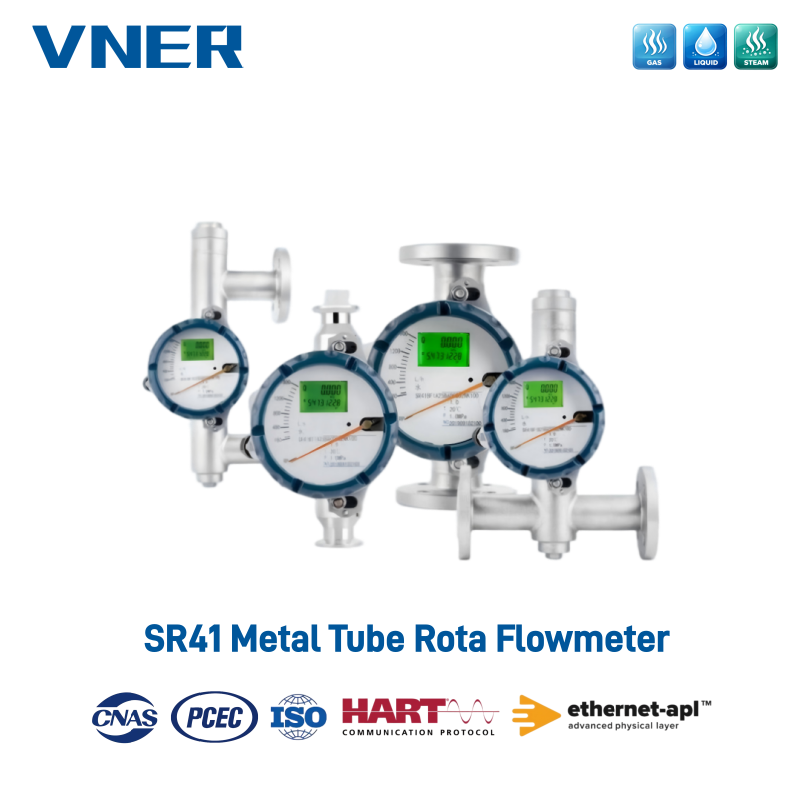

SR41 Metallrohr-Rotameter Hersteller

Der Rotameter SR41 ist ein Ganzmetall-Durchflussmesser mit variabler Fläche (VA), der für die genaue Messung von Flüssigkeiten, Gasen und Dampf entwickelt wurde. Es wird häufig in Branchen wie Öl und Gas, chemische Verarbeitung, Metallurgie, Energieerzeugung, Lebensmittel und Getränke, Pharmazeutika sowie Zellstoff und Papier eingesetzt.

Das Rotameter SR41 verfügt über eine vollständig metallische Konstruktion mit einem integral geformten konischen Messrohr, das eine außergewöhnliche mechanische Festigkeit, Langzeitstabilität und Widerstandsfähigkeit gegenüber Prozessbelastungen bietet. Sein modulares und intelligentes Anzeigedesign, kombiniert mit einer kompakten Stellfläche und einem kurzen Schwimmerweg, gewährleistet zuverlässige Messungen auch bei Installationen mit begrenztem Platzangebot.

Mit einem niedrigen Druckverlustprofil, Hochtemperatur- und Hochdruckfähigkeit und der umfangreichen Verwendung korrosionsbeständiger Materialien ist der Rotameter SR41 ideal für raue Betriebsumgebungen und aggressive Medien geeignet. Ein neu entwickeltes Magnetkopplungs-Übertragungssystem sorgt für eine stabile Signalausgabe und sorgt gleichzeitig für eine vollständige Isolierung zwischen der Messkammer und der Anzeige- oder Übertragungseinheit.

• Ganzmetall-Schwebekörperrotameter zur Messung von Flüssigkeiten, Gasen und Dampf

• Einteilig geformtes konisches Messrohr für erhöhte mechanische Robustheit

• Modulares, intelligentes Anzeigedesign für flexible Konfiguration

• Kompakte Bauweise mit kurzem Hub und reduziertem Bauraum

• Geringer Druckverlust für verbesserte Systemeffizienz

• Fortschrittliche Magnetkupplungsübertragung für stabile und zuverlässige Signalausgabe

• Entwickelt für Hochtemperatur- und Hochdruckanwendungen

• Korrosionsbeständige Materialien, geeignet für raue und aggressive Medien

• Intelligentes LCD-Display unterstützt:

• Anzeige des momentanen und summierten Durchflusses

• 4–20 mA Analogausgang

• Schaltsignalausgang

• Hoch- und Tiefalarmfunktionen

• HART-Kommunikationsprotokoll

• Mehrere Stromversorgungsoptionen: 24 VDC oder batteriebetrieben

• Mehrstufige Korrektur für Viskosität, Dichte, Temperatur und Druck

• Optionaler Magnetfilter oder Wärmedämmung/Heizmantel auf Anfrage erhältlich

• Gemessene Medien: Gas / Flüssigkeit / Dampf

• Genauigkeitsklasse: Klasse 1,5 / Klasse 2,5

• Durchflussbereichsverhältnis: 20:1

• Nenndurchmesser: DN15 bis DN100 (15–100 mm)

• Maximaler Arbeitsdruck:

  1,6 MPa / 2,5 MPa / 4,0 MPa /

  Klasse 150 / Klasse 300 / Klasse 600 / Klasse 900

• Durchflussmessbereich:

• Wasser (20 °C): 2,5 bis 100.000 L/h

• Luft (0,1 MPa, 20 °C): 0,07 bis 1.000 m³/h

• Anwendbare Viskosität:

• DN15: ≤ 5 mPa·s

• DN25–DN100: ≤ 350 mPa·s

• Messprinzip: Variable Area (VA)

• Messrohrtyp: Konisches Metallrohr

• Skaleneinteilung: Kalibriert nach ausgewählten Durchflusseinheiten
