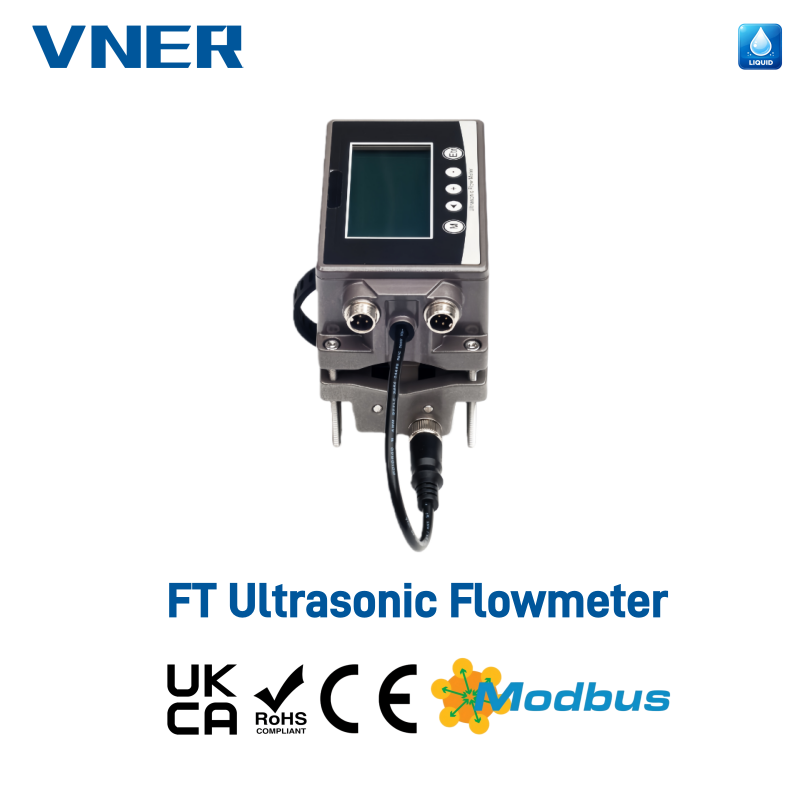

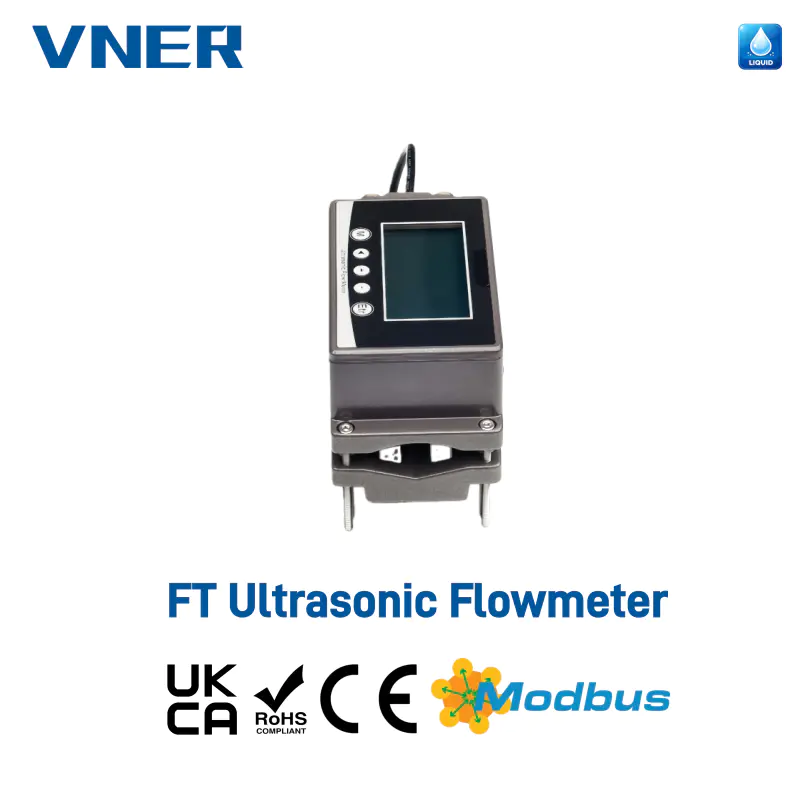

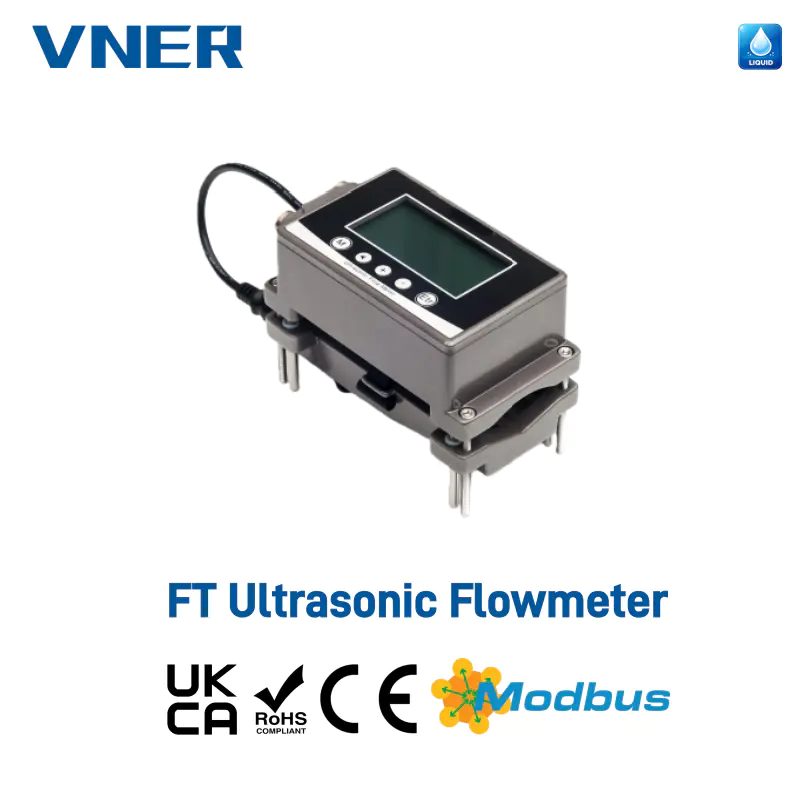

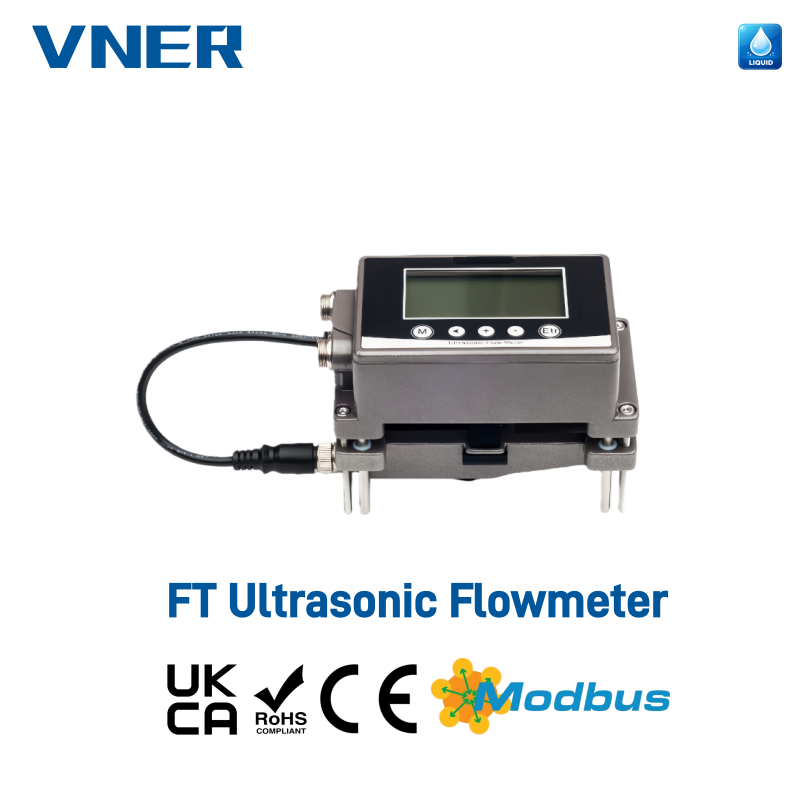

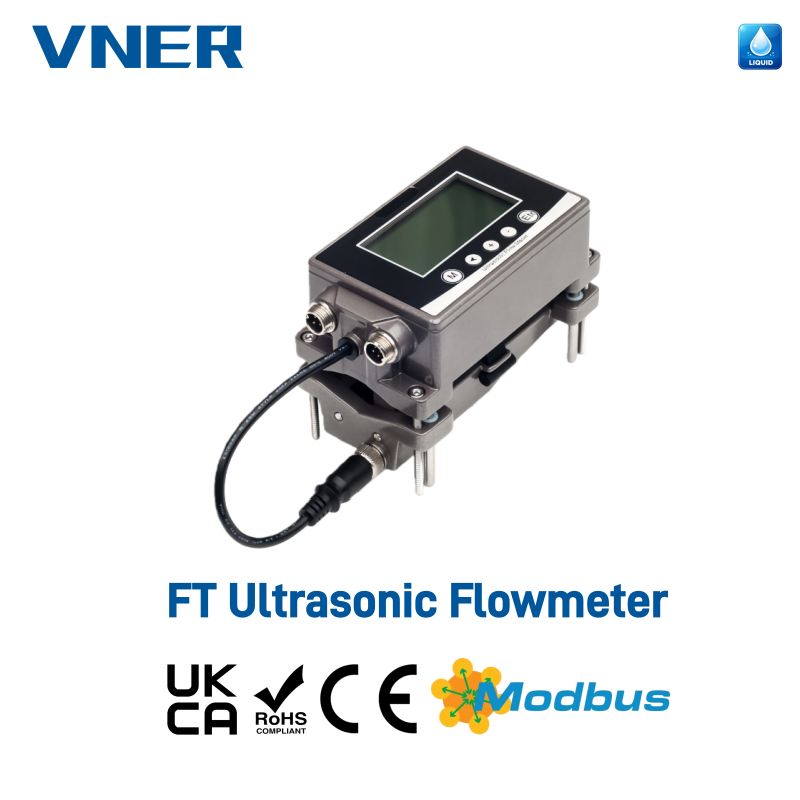

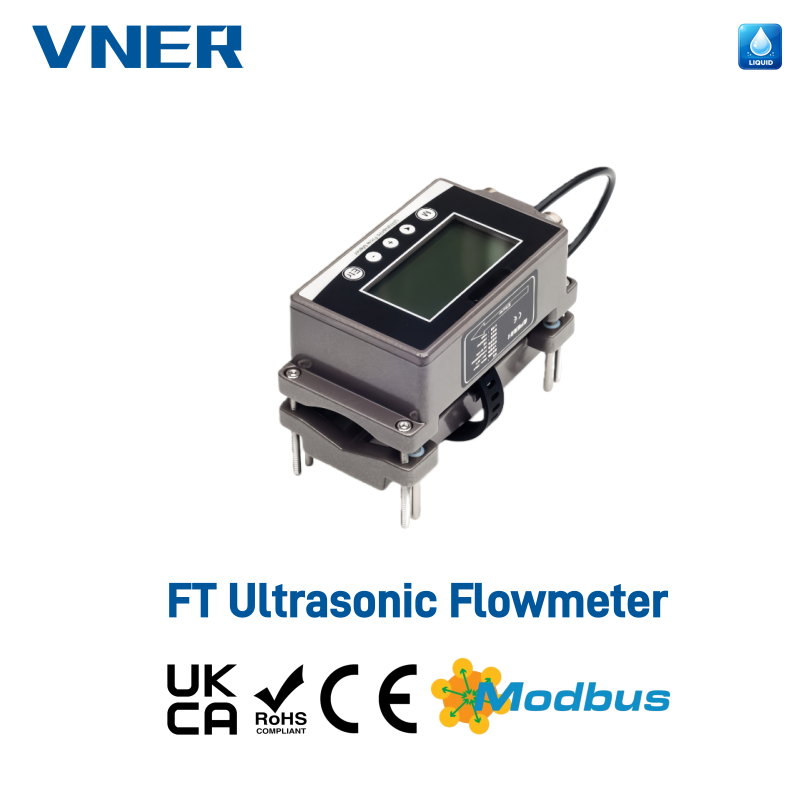

VNFT211 Clamp-On-Ultraschall-Durchflussmesser

Lösung für kleine Rohrgrößen (DN15–DN65)

Funktionsprinzip

Der Ultraschall-Durchflussmesser VNFT211 basiert auf dem Prinzip der Laufzeit-Ultraschallmessung . An der Außenfläche des Rohres sind zwei externe Clamp-On-Ultraschallwandler angebracht. Durch Senden und Empfangen von Ultraschallsignalen stromaufwärts und stromabwärts durch die Rohrwand und das flüssige Medium berechnet das Instrument die durch die Strömungsgeschwindigkeit der Flüssigkeit verursachte Zeitdifferenz.
Diese Zeitdifferenz ist direkt proportional zur Durchflussrate und ermöglicht so eine genaue Durchflussmessung ohne direkten Kontakt mit dem Prozessmedium .

Als berührungslose Messlösung eliminiert VNFT211 Druckverluste, vermeidet Kontaminationsrisiken und gewährleistet einen unterbrechungsfreien Systembetrieb.

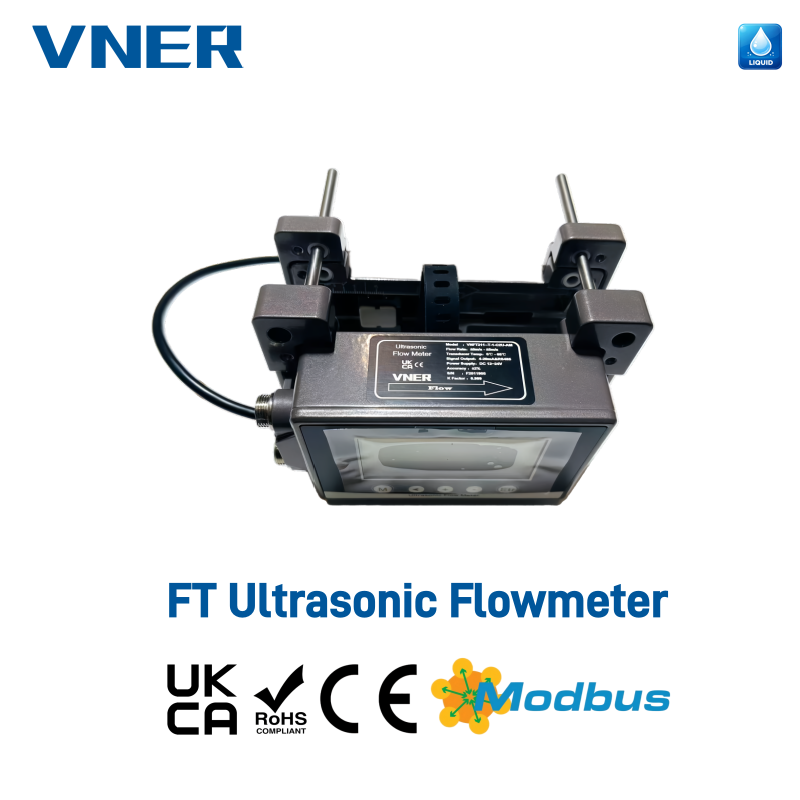

Unaufdringliches Klemmdesign

• Externe Klemminstallation, ohne Rohre zu schneiden oder den Prozess zu stoppen

• Kein Kontakt mit flüssigem Medium, wodurch Druckverlust und Kontaminationsrisiko vermieden werden

• Ideal für Retrofit-Projekte und Dauerbetriebssysteme

Schnelle und benutzerfreundliche Installation

• Installation und Inbetriebnahme können innerhalb weniger Minuten abgeschlossen werden

• Keine Spezialwerkzeuge oder Rohrleitungsmodifikationen erforderlich

• Reduziert Arbeitskosten und Ausfallzeiten erheblich

Flexible Konfiguration und umfassende Kompatibilität

• Ein universeller Sensorsatz unterstützt alle Rohrgrößen innerhalb des Messbereichs

• Kompatibel mit Metallrohre und starre Kunststoffrohre (PVC, PP, PVDF)

• Geeignet für Rohrleitungen DN15–DN65

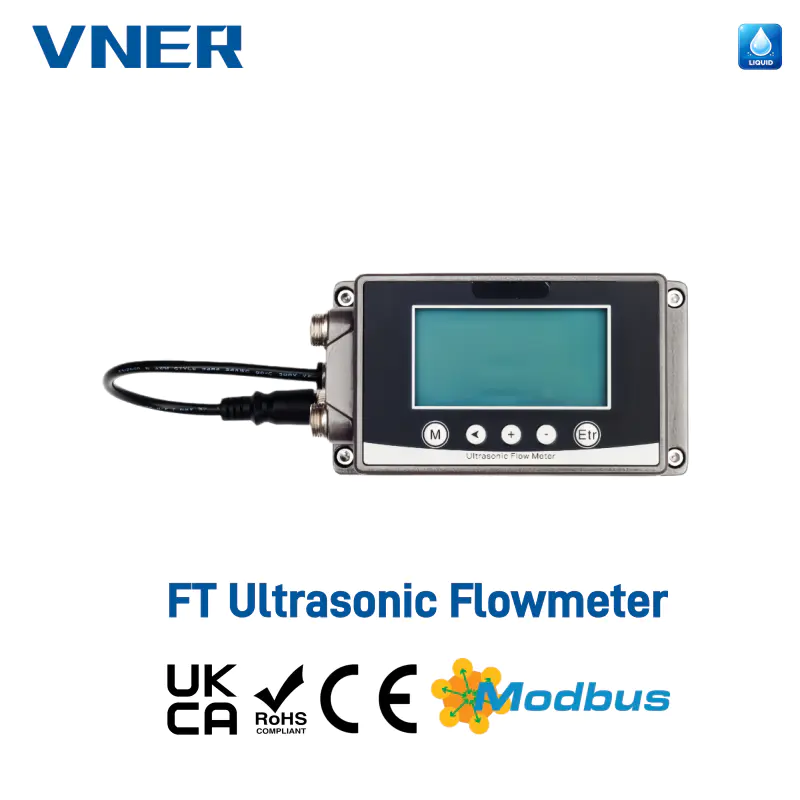

Klare und informative Anzeige

• 256 × 128 hochauflösendes LCD

• Zeigt Durchflussrate, akkumulierten Durchfluss, Statusinformationen und Alarme an

• Durchflusswerte können direkt vor Ort überwacht werden

Möglichkeit zur Energiemessung (optional)

• Kann als konfiguriert werden Ultraschall-Kühl-/Heizenergiezähler (BTU-Meter)

• Unterstützt die Überwachung und Verwaltung des Energieverbrauchs

• Geeignet für HVAC-, Kaltwasser- und Heizungsanwendungen

Industrielle Kommunikation und Ausgabe

• Standard 4–20 mA Analogausgang

• Modbus RS485 Kommunikation zur Integration mit SPS- und DCS-Systemen

• Optionaler Impulsausgang (OCT) und Relais-Alarmausgang

• Ermöglicht Fernüberwachung, Datenerfassung und Effizienzanalyse

Zuverlässige industrielle Leistung

• Werksseitige Abschaltung bei niedriger Geschwindigkeit bei 0,08 m/s, um falsche Messwerte zu vermeiden

• Schnelle Reaktionszeit einstellbar von 0,5 bis 60 Sekunden

• Langzeitdatenspeicherung mit EEPROM-Backup (über 10 Jahre)

• Entwickelt für einen stabilen Betrieb in rauen Industrieumgebungen

Typische Anwendungen

• Wasserversorgungs- und -verteilungssysteme

• HVAC-Kaltwasser- und Heizkreise

• Überwachung des Energieverbrauchs

• Industrielle Prozesswassermessung

• Retrofit-Projekte mit begrenztem Installationsraum
