Warum ist der Wirbeldurchflussmesser die bevorzugte Lösung für die Präzisionsmessung von Gas und Dampf?

Im Spezialgebiet der Fluiddynamik ist die Dralldurchflussmesser zeichnet sich durch sein einzigartiges „Vortex-Präzessions“-Prinzip aus, das eine hohe Genauigkeit und ein großes Turndown-Verhältnis bietet. Die Einführung des SA80T-TP-Serie stellt einen bedeutenden Fortschritt dar und geht über die einfache volumetrische Messung hinaus. Bei dieser Serie handelt es sich um die temperatur- und druckkompensierte Version des Standard-SA80T, die speziell für die komplexe Messung kompressibler Flüssigkeiten wie Dampf und Industriegase entwickelt wurde. Durch die Integration mehrerer Sensorelemente in einer einzigen Einheit wird die Installation vereinfacht und gleichzeitig die Zuverlässigkeit der für die Prozesssteuerung und Kostenzuordnung verwendeten Daten drastisch verbessert.

Wie erreicht die SA80T-TP-Serie eine hervorragende Druckkompensation?

Eine der größten Herausforderungen bei der Messung von Gasen und Dämpfen ist deren Kompressibilität. Ihre Dichte ändert sich erheblich mit Temperatur- und Druckschwankungen. Die Dralldurchflussmesser mit Druckkompensation löst dieses Problem durch die Durchführung von Echtzeitberechnungen.

Ist das integrierte Sensordesign effektiver als externe Sender?

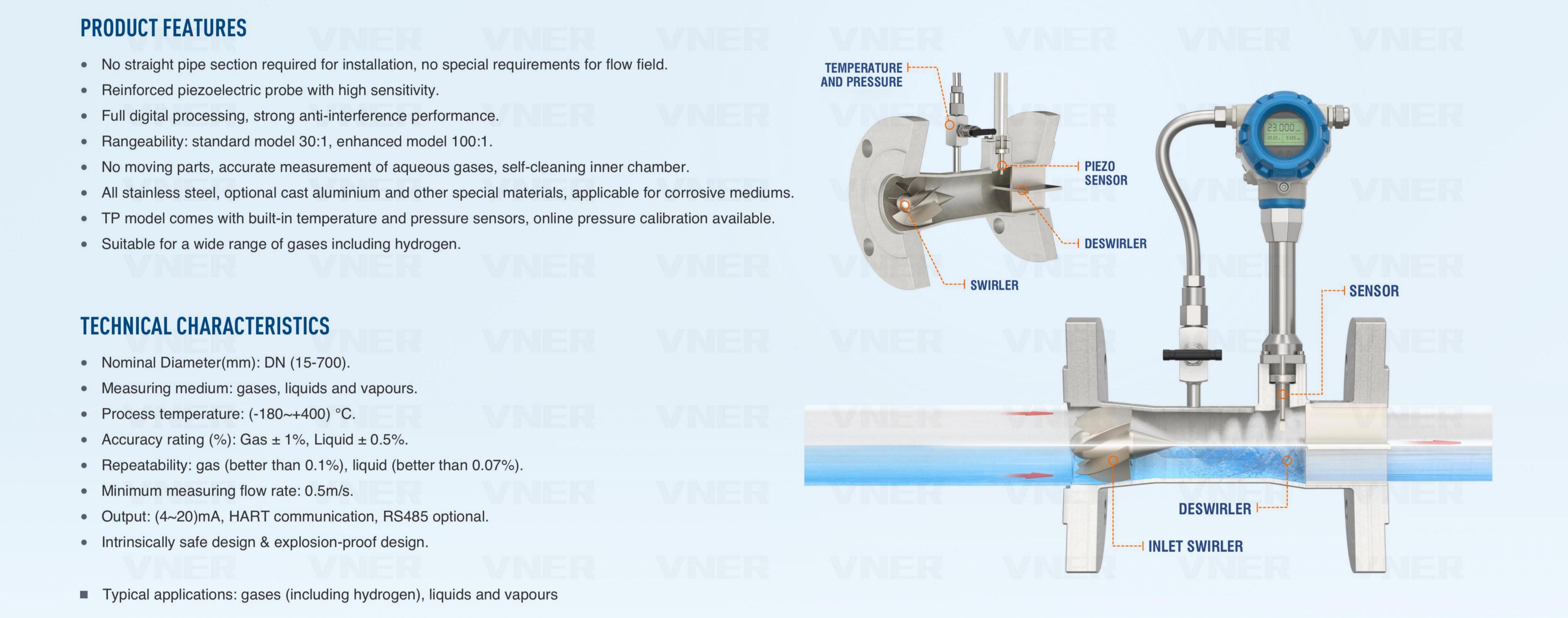

Basierend auf dem gleichen hocheffizienten Wirbelgenerator- und Sensordesign wie der Standard-SA80T integriert der SA80T-TP eine integrierte Temperatur- und Druckmessung direkt in den Strömungskörper. Herkömmliche Aufbauten erfordern oft separate Drucktransmitter und RTDs (Widerstandstemperaturdetektoren), die nachgeschaltet installiert werden, was potenzielle Leckstellen und zusätzliche Komplexität der Verkabelung mit sich bringt. Der integrierte Ansatz des Wirbeldurchflussmessers stellt sicher, dass Temperatur und Druck genau an dem Punkt gemessen werden, an dem die Wirbelfrequenz erfasst wird, was zu einer viel genaueren Echtzeit-Dichteberechnung führt.

Was sind die wichtigsten technischen Spezifikationen der SA80T-TP-Serie?

Um zu verstehen, wie das geht Dralldurchflussmesser Im Vergleich zu seinen Vorgängern können wir uns die wichtigsten Funktionsparameter in der folgenden Tabelle ansehen:

Warum ist die Echtzeit-Dichteberechnung für Dampf- und Gasnetze so wichtig?

Bei der Energiemessung ist die Messung „wie viel Raum die Flüssigkeit einnimmt“ (Volumenstrom) oft weniger wichtig als „wie viel Energie oder Masse bewegt wird“. Hier ist der Drall-Durchflussmesser mit integrierter Kompensation unverzichtbar.

Wie verarbeitet der Konverter Eingaben mit mehreren Variablen?

Die Konvertereinheit des SA80T-TP ist das „Gehirn“ des Systems. Es nimmt die Frequenzsignale des Drallsensors auf und kombiniert sie mit den Daten der internen Temperatur- und Drucksensoren. Unter Verwendung vorkonfigurierter Medienparameter – etwa der Eigenschaften von Sattdampf oder spezifischer Gaszusammensetzungen – wendet das Gerät standardmäßige thermodynamische Korrelationen an, um die momentane Dichte des Fluids zu berechnen. Dadurch kann der Wirbeldurchflussmesser neben dem herkömmlichen Betriebsvolumenstrom auch Massendurchfluss- und Standardvolumendurchflussausgänge liefern.

Kann der SA80T-TP sowohl gesättigten als auch überhitzten Dampf verarbeiten?

Dampfsysteme sind bekanntermaßen schwierig zu überwachen, da der Dampf je nach Kesselleistung und Rohrisolierung zwischen gesättigtem und überhitztem Zustand wechseln kann. Für diese Umgebungen ist der Wirbeldurchflussmesser SA80T-TP besonders geeignet. Da es sowohl Temperatur als auch Druck kontinuierlich überwacht, kann es den Zustand des Dampfes bestimmen und die richtigen Dichtetabellen anwenden. Für Sattdampf, bei dem Temperatur und Druck miteinander verknüpft sind, bietet der Dual-Sensor-Aufbau eine Redundanzprüfung, die die Genauigkeit auch dann gewährleistet, wenn ein Parameter unerwartet schwankt.

Was macht den Dralldurchflussmesser ideal für die Energiemessung und Kostenzuordnung?

Genauigkeit bei der „Energiemessung“ ist der Grundstein des industriellen Kostenmanagements. Wenn Fabriken einen zentralen Kessel oder eine Druckluftanlage gemeinsam nutzen, hängt die genaue „Kostenzuordnung“ von der Fähigkeit des Durchflussmessers ab, Daten zu normalisieren.

Wie verbessert der Standardvolumenstrom die Kostentransparenz?

In Druckluft- und Gasnetzen kommt es bei langen Rohrleitungsstrecken häufig zu Druckabfällen. Ein Standard Dralldurchflussmesser Ohne Kompensation würden unterschiedliche Volumina am Anfang und am Ende der Leitung gemeldet, selbst wenn kein Gas verloren ginge. Die SA80T-TP wandelt alle Messwerte in „Standard-Volumendurchfluss“ (z. B. Nm³/h oder SCFM) um, der sich auf einen festen Referenzdruck und eine feste Referenztemperatur bezieht. Dadurch wird sichergestellt, dass jeder Abteilung oder jedem Mieter die tatsächlich verbrauchte Menge an Gasmolekülen in Rechnung gestellt wird, unabhängig von lokalen Druckschwankungen.

Warum ist das Prinzip der „Vortex-Präzession“ von Natur aus robust?

Der Drallerzeuger am Eingang des Dralldurchflussmesser zwingt die einströmende Flüssigkeit in eine rotierende Bewegung. Wenn die Flüssigkeit in den Expansionsabschnitt eintritt, vollzieht das Zentrum des Wirbels eine gyroskopische Präzession. Die Frequenz dieser Präzession ist direkt proportional zur Durchflussrate. Im Gegensatz zu Turbinenradzählern gibt es keine beweglichen Teile, die verschleißen oder blockieren können. Im Gegensatz zu Blendenplatten gibt es keine scharfen Kanten, die erodiert werden könnten. Das macht das SA80T-TP eine wartungsarme Lösung für Hochgeschwindigkeitsdampf und „schmutzige“ Industriegase, bei denen andere Sensoren versagen könnten.

Wie gewährleisten konfigurierte Medienparameter die Vielseitigkeit der Anwendung?

Die Flexibilität der SA80T-TP-Serie liegt in ihrer softwaregesteuerten Kompensationsmaschine, die auf die spezifische Flüssigkeit im Rohr zugeschnitten werden kann.

Welche thermodynamischen Korrelationen werden für die Genauigkeit verwendet?

Das Gerät verwendet branchenübliche Formeln, um ein Höchstmaß an Präzision zu gewährleisten. Ob es sich um die IAPWS-IF97-Tabellen für Wasser und Dampf oder die AGA/SGERG-Standards für Erdgas handelt, die Dralldurchflussmesser führt diese komplexen Berechnungen intern durch. Benutzer konfigurieren einfach die Medienparameter während der Inbetriebnahme, und das Messgerät erledigt den Rest und bleibt dabei innerhalb der kalibrierten Grenzen der installierten Sensoren und der tatsächlichen Prozessbedingungen.

Kann der SA80T-TP in moderne Prozessleitsysteme integriert werden?

In einer modernen Smart Factory fungiert der Drall-Durchflussmesser als Datendrehscheibe. Da es Massendurchfluss, Temperatur und Druck ausgibt, kann es drei Datensätze über eine einzige digitale Schnittstelle bereitstellen (z. B. HART-, Modbus- oder 4-20-mA-Signale). Dieser Multivariablen-Ausgang ist für anspruchsvolle „Prozesskontroll“-Schleifen unerlässlich. In einem chemischen Reaktor beispielsweise, in dem eine bestimmte Gasmasse für eine Reaktion erforderlich ist, liefert der SA80T-TP den direkten Massendurchflusswert, sodass die SPS keine externen Kompensationsberechnungen durchführen muss, wodurch die Systemlatenz und mögliche Programmierfehler reduziert werden.

Vereinfacht der SA80T-TP die Installation in beengten Platzverhältnissen?

In Industrieverteilern und auf Rahmengestellen montierten Geräten ist der Platz oft knapp. Das Design der SA80T-TP Wirbeldurchflussmesser geht diese physikalischen Einschränkungen direkt an.

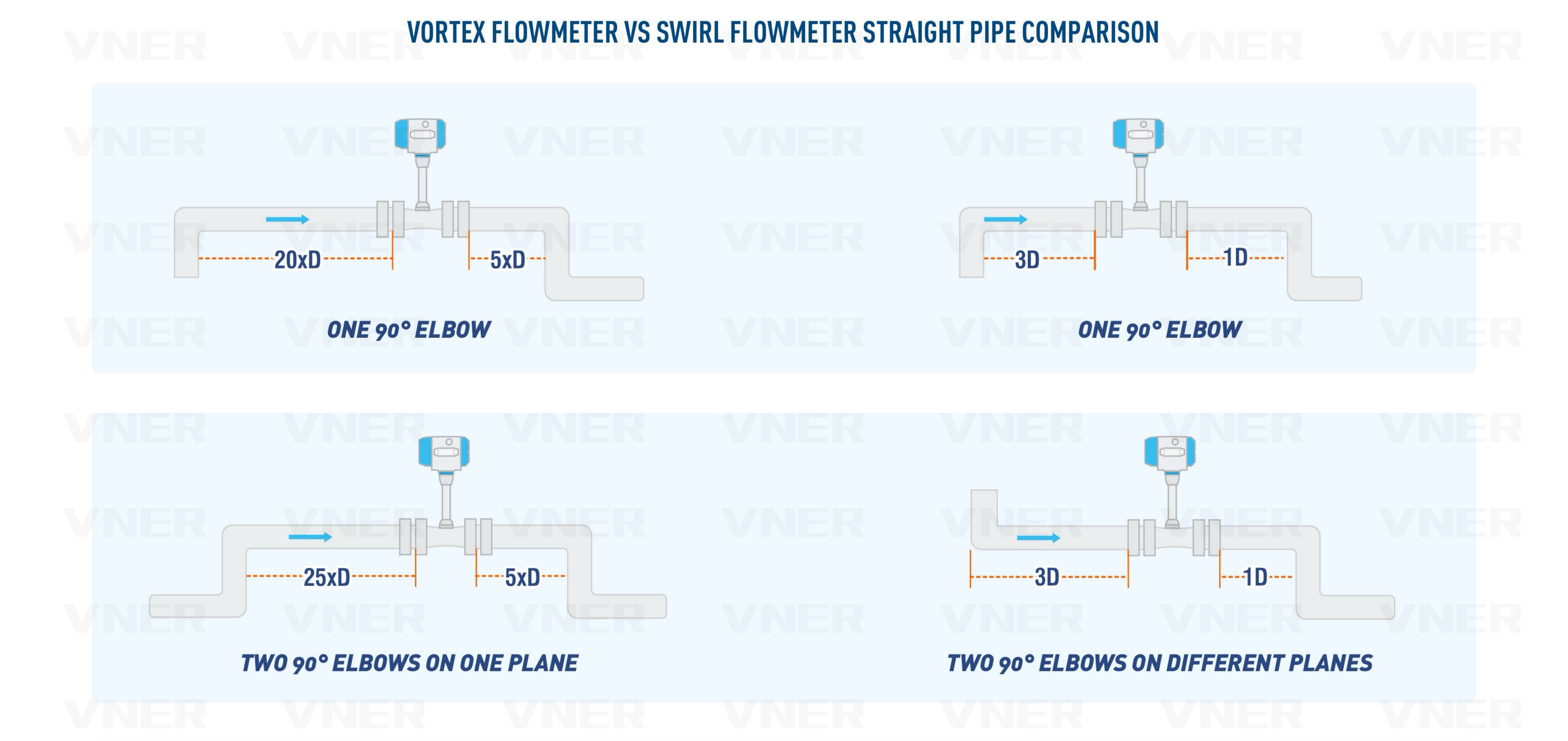

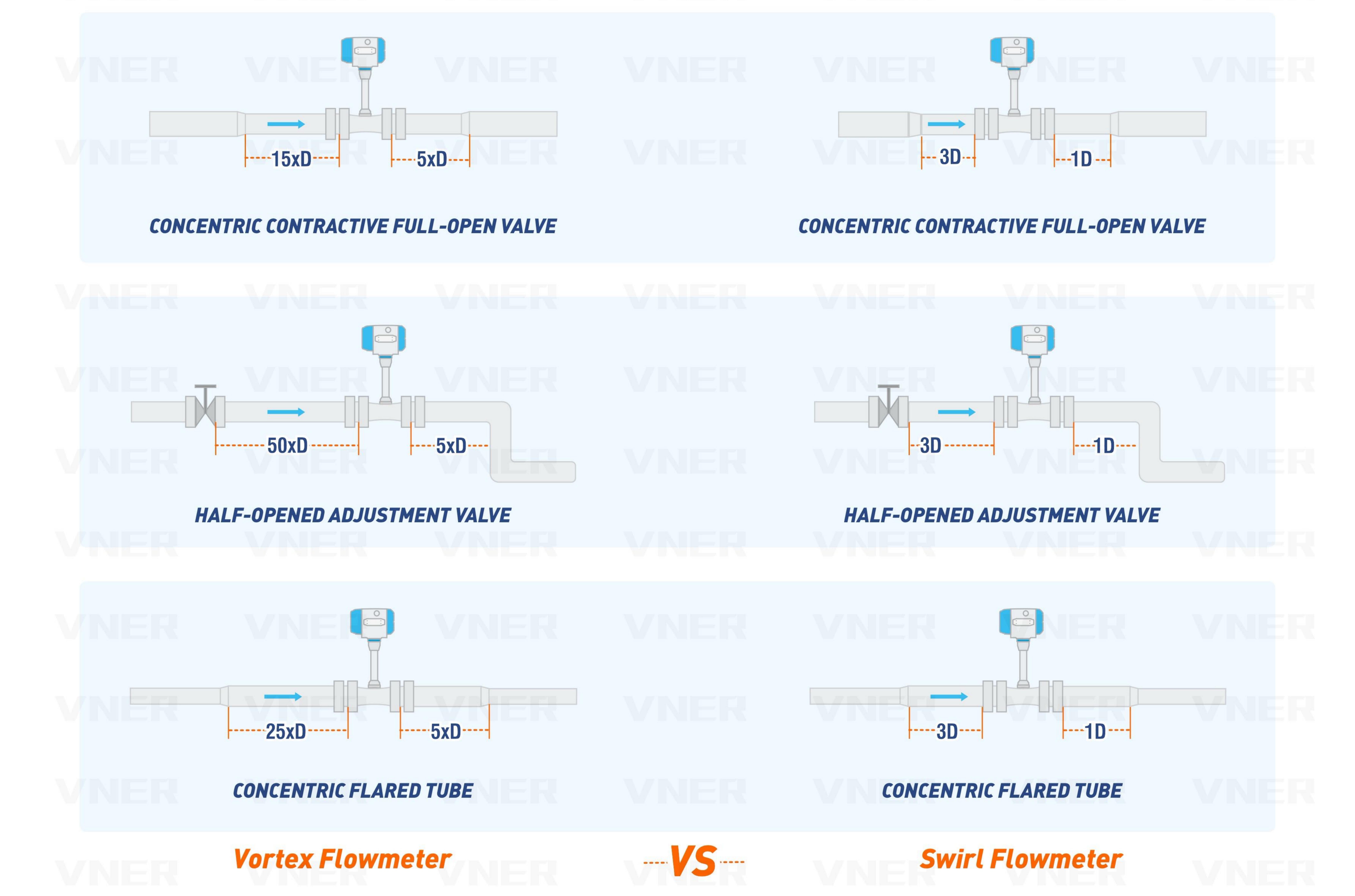

Wird der Bedarf an geraden Rohrverläufen reduziert?

Im Vergleich zu Standard-Wirbeldurchflussmessern ist der Dralldurchflussmesser ist im Allgemeinen weniger empfindlich gegenüber Störungen der vorgeschalteten Strömung, da der Wirbelgenerator die Flüssigkeitsgeschwindigkeit beim Eintritt in das Messgerät effektiv „neu profiliert“. Kombiniert man dies mit den integrierten Temperatur- und Drucksensoren, reduziert sich der „Fußabdruck“ der Messstelle drastisch. Es sind keine zusätzlichen geraden Rohrabschnitte erforderlich, um separate Druck- oder Temperaturabgriffe unterzubringen SA80T-TP eine ausgezeichnete Wahl für den Nachrüsten in bestehende Druckluft- oder Dampfleitungen, wenn der Platz begrenzt ist.

Wie senkt die integrierte Kompensation die Gesamtbetriebskosten?

Während der anfängliche Kaufpreis von a Dralldurchflussmesser mit Druckkompensation höher sein als bei einem einfachen Volumenzähler, sind die „Gesamtbetriebskosten“ oft niedriger. Durch den Wegfall separater Sensoren, spezieller Montageteile und zusätzlicher Verkabelung werden die Gesamtinstallationskosten reduziert. Darüber hinaus verhindert die erhöhte Genauigkeit der Energiebilanz und Kostenverteilung „unsichtbare“ Verluste in Dampf- und Gasnetzen und sorgt so für eine schnelle Kapitalrendite durch verbesserte Effizienz.
