Warum ist der Flüssigkeitsturbinen-Durchflussmesser für die hochpräzise Flüssigkeitsmessung unerlässlich?

Im Bereich der Präzisionsflüssigkeitsmessung bleibt der Flüssigkeitsturbinen-Durchflussmesser eines der zuverlässigsten und effizientesten Instrumente für den Umgang mit sauberen, niedrigviskosen Flüssigkeiten. Die Flüssigkeitsturbinen-Durchflussmesser der LWGY-Serie ist ein Beweis für diese Zuverlässigkeit und bietet ein kompaktes Design, das mechanische Robustheit mit hochentwickelter elektronischer Sensorik verbindet. Dieser Durchflussmesser wurde speziell für industrielle und gewerbliche Systeme entwickelt und wundelt die kinetische Energie der Flüssigkeit in eine messbare Rotationsfrequenz um. Durch den Fokus auf einfache Konstruktion und schnelle Reaktion bietet die LWGY-Serie eine kostengünstige und dennoch hochpräzise Lösung für verschiedene Flüssigkeitsanwendungen, die von der Wasseraufbereitung bis zur raffinierten chemischen Verarbeitung reichen.

Wie wandelt die LWGY-Serie Strömungsgeschwindigkeit in Rotationsdaten um?

Das Kernfunktionsprinzip der Flüssigkeitsturbinen-Durchflussmesser ist täuschend einfach, erfordert jedoch präzise Technik, um die Genauigkeit aufrechtzuerhalten. Wenn Flüssigkeit in das Messgerät eintritt, wird sie zunächst konditioniert, um ein stabiles Strömungsprofil zu gewährleisten, bevor sie mit den internen Komponenten interagiert.

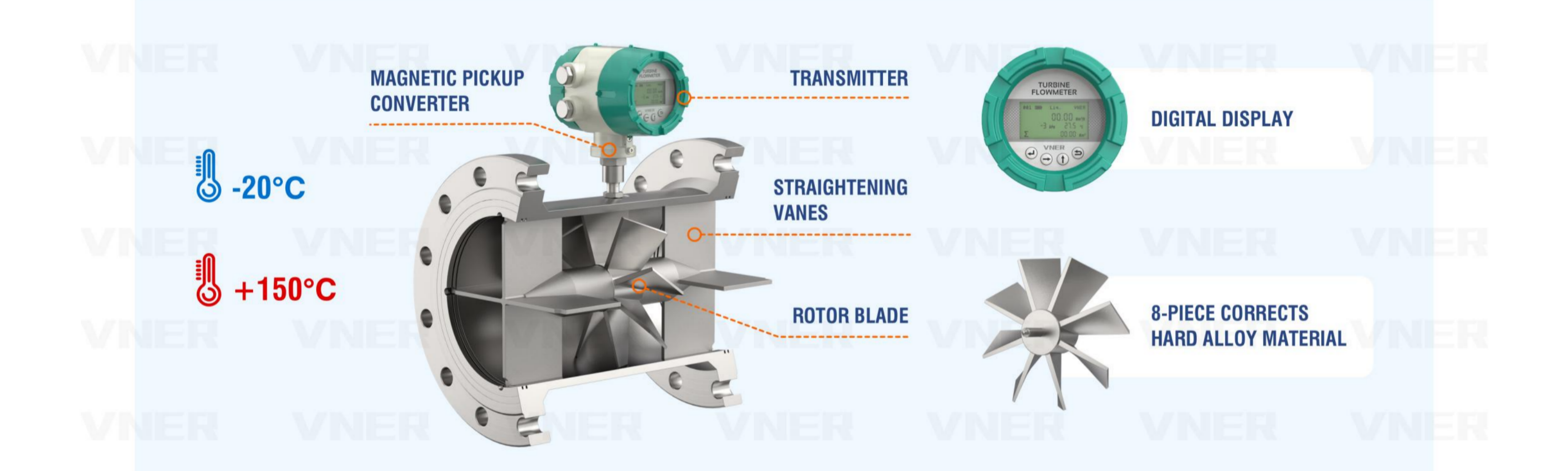

Welche Rolle spielen die Strömungsgleichrichter- und Rotorbaugruppe?

Der Prozess beginnt, wenn die Flüssigkeit durch ein integriertes System fließt Strömungsgleichrichter . This component is critical because it eliminates turbulence and swirl caused by upstream pipe bends or valves. Sobald sich die Strömung stabilisiert hat, fließt sie über die Turbinenrotor . Der Winkel der Rotorblätter ist so ausgelegt, dass die Geschwindigkeit der Flüssigkeit die Turbine in Drehung versetzt. Aufgrund der präzisionsgefertigten Lager und des leichten Rotors ist die Rotorgeschwindigkeit direkt proportional zur Volumenstrom . Diese lineare Beziehung ermöglicht die Flüssigkeitsturbinen-Durchflussmesser um eine so hohe Genauigkeit über den gesamten Betriebsbereich aufrechtzuerhalten.

Wie erkennt der Pickup-Sensor präzise Klingendurchgänge?

Um die mechanische Drehung in einen elektrischen Ausgang umzuwandeln, nutzt die LWGY-Serie eine hohe Empfindlichkeit Aufnahmesensor . Während sich die Turbine dreht, passieren die Edelstahlschaufeln das Magnetfeld, das vom Sensor an der Außenseite des Strömungskörpers erzeugt wird. Jedes Mal, wenn eine Klinge den Sensor passiert, wird ein Impuls erzeugt. Das Ergebnis Pulssignal weist eine Frequenz auf, die direkt proportional zur Strömungsgeschwindigkeit ist. Dieser digital bereite Ausgang kann zur Echtzeitüberwachung und Datenprotokollierung direkt an eine lokale Anzeige, eine SPS oder einen Batch-Controller gesendet werden.

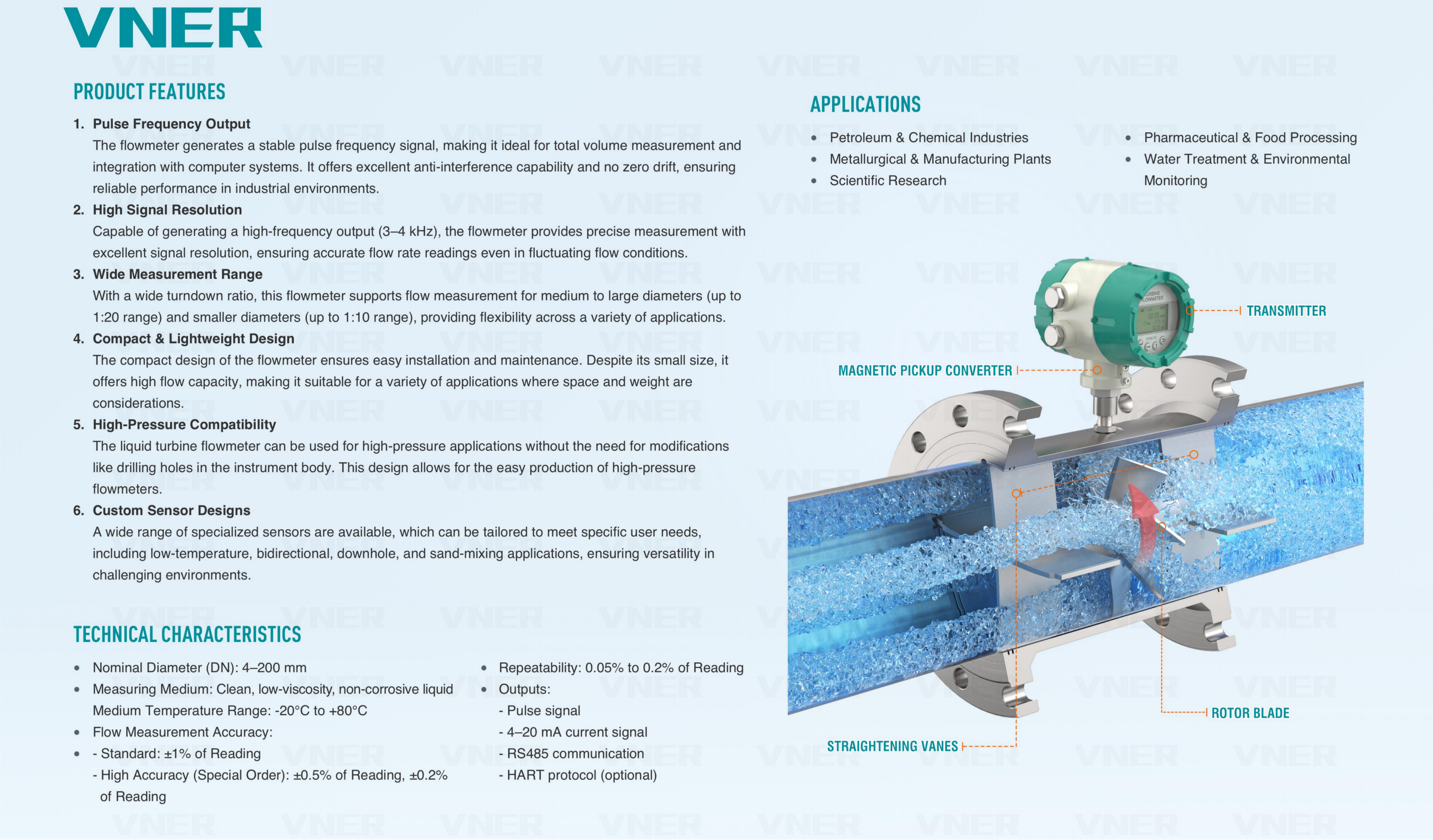

Was sind die wichtigsten technischen Spezifikationen der LWGY-Serie?

To assist in system integration and hardware selection, the following table outlines the fundamental characteristics of the Flüssigkeitsturbinen-Durchflussmesser der LWGY-Serie :

Warum eignet sich die LWGY-Serie für Dosier- und Dosieranwendungen?

In vielen industriellen Prozessen ist die Fähigkeit, ein bestimmtes Flüssigkeitsvolumen schnell und wiederholbar zu messen, wichtiger als die Überwachung eines kontinuierlichen Durchflusses. Die Flüssigkeitsturbinen-Durchflussmesser zeichnet sich in diesen „Batching“-Szenarien aufgrund seiner einzigartigen physikalischen Eigenschaften aus.

Verbessert die schnelle Reaktionszeit die Dosiergenauigkeit?

Eines der herausragenden Merkmale des LWGY-Serie ist sein Rotor mit geringer Trägheit. Im Gegensatz zu schwereren Verdrängungsmessern liegt hier der Turbinenrotor Flüssigkeitsturbinen-Durchflussmesser beschleunigt und bremst fast augenblicklich mit dem Flüssigkeitsfluss. Diese „schnelle Reaktion“ ist von entscheidender Bedeutung Abgabe applications where valves open and close rapidly. Wenn ein Messgerät eine langsame Reaktionszeit hat, kann es sein, dass es den ersten „Flüssigkeitsschwall“ übersieht oder nach dem Schließen des Ventils weiterzählt, was zu kumulativen Fehlern führt. Das LWGY stellt sicher, dass jeder Tropfen von Anfang bis Ende berücksichtigt wird.

Wie kommt eine hervorragende Wiederholbarkeit der Qualitätskontrolle zugute?

Beim chemischen Mischen oder pharmazeutischen „Chargen“ ist Konsistenz der wichtigste Erfolgsmaßstab. Die Flüssigkeitsturbinen-Durchflussmesser Angebote hervorragende Wiederholgenauigkeit , typischerweise innerhalb von 0,05 % bis 0,2 %. Dies bedeutet, dass die Ausgabe praktisch identisch bleibt, wenn das gleiche Flüssigkeitsvolumen mehrmals unter den gleichen Bedingungen durch das Messgerät geleitet wird. Für Industriebetreiber vereinfacht diese Zuverlässigkeit die Qualitätskontrolle und stellt sicher, dass Produktformulierungen über Tausende von Zyklen hinweg konsistent bleiben.

Kann der Flüssigkeitsturbinen-Durchflussmesser industriellen Hochdruckumgebungen standhalten?

Während die internen Mechanismen empfindlich genug sind, um niedrige Durchflussraten zu erkennen, ist das äußere Gehäuse des Flüssigkeitsturbinen-Durchflussmesser ist auf Langlebigkeit ausgelegt. Die LWGY-Serie ist für den Einsatz in anspruchsvollen mechanischen Umgebungen konzipiert.

Ist das robuste mechanische Design für hohen Druck geeignet?

Constructed from high-grade stainless steel (304 or 316L), the LWGY series features a Robustes mechanisches Design die erheblichen Leitungsdrücken standhalten können. Dies Hochdruckfähigkeit macht es zur bevorzugten Wahl für hydraulische Prüfstände, Ölfeld-Wassereinspritzung und Hochdruckreinigungssysteme. Die Fähigkeit des Messgeräts, seine strukturelle Integrität unter Druck aufrechtzuerhalten, stellt sicher, dass die internen Abstände zwischen dem Rotor und dem Gehäuse konstant bleiben, wodurch Messwertabweichungen oder mechanische Ausfälle bei Druckspitzen vermieden werden.

Warum ist Sauberkeit eine Voraussetzung für die Langlebigkeit von Turbinenradgaszählern?

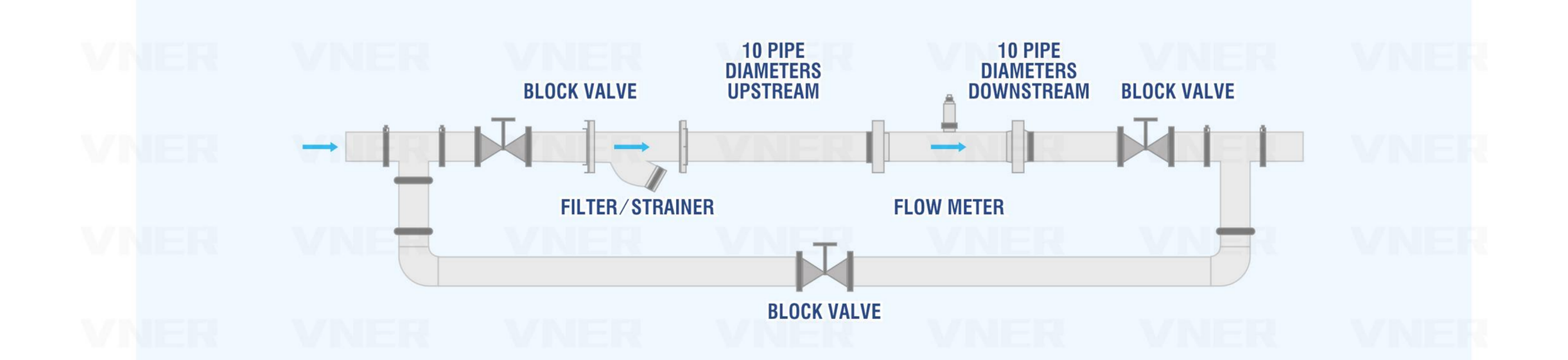

Es ist wichtig zu beachten, dass die Flüssigkeitsturbinen-Durchflussmesser ist speziell für Medien konzipiert sauber und frei von großen Partikeln oder faserigen Inhalten . Da sich die Turbine auf Präzisionslagern mit hoher Geschwindigkeit dreht, können feste Fremdkörper Abrieb verursachen oder sogar den Rotor blockieren. In Systemen, in denen die Flüssigkeit gelegentlich Partikel enthalten kann, ist die Installation eines 20-40-Mesh-Siebes vorgeschaltet, um die Flüssigkeit zu schützen LWGY Innenteile und verlängern die Lebensdauer des Gerätes.

Wie profitieren ein geringes Gewicht und eine kompakte Bauweise vom Systemdesign?

Moderne Industrie-Skids und tragbare Dosiereinheiten erfordern Komponenten, die sowohl leistungsstark als auch tragbar sind. Die Flüssigkeitsturbinen-Durchflussmesser passt perfekt zu diesen Anforderungen.

Vereinfacht der kompakte Formfaktor die Nachrüstung?

Die LWGY-Serie zeichnet sich durch seine aus kompakt and geringes Gewicht Design. Im Vergleich zu sperrigen elektromagnetischen Durchflussmessern oder schweren Coriolis-Messgeräten kann der Turbinenradzähler in engen Rohrleitungskonfigurationen installiert werden, ohne dass schwere Stützhalterungen erforderlich sind. Dies macht es besonders attraktiv für die „Allzweck-Flüssigkeitsmessung“, bei der eine bestehende Rohranordnung nicht einfach geändert werden kann. Die Flansch- oder Gewindeanschlüsse ermöglichen eine schnelle Montage und Demontage während Wartungsarbeiten.

Was macht dieses Messgerät zu einer kostengünstigen Lösung für die allgemeine Messung?

Durch die Konzentration auf ein optimiertes mechanisches Design ermöglicht das Flüssigkeitsturbinen-Durchflussmesser bietet ein hohes Leistungsniveau zu einem niedrigeren Preis als viele alternative Technologien. Für die „Allzweck-Flüssigkeitsmessung“ in Gewerbegebäuden – wie z. B. die Überwachung von Kühlwasser oder die Verfolgung des Kraftstoffverbrauchs – bietet die LWGY-Serie die erforderliche Genauigkeit, ohne dass die übermäßigen Kosten komplexerer Spezialmessgeräte anfallen. Seine Einfachheit führt auch zu einer Benutzerfreundlichkeit; die Aufnahmesensor und lokale Konverter sind oft Plug-and-Play-fähig und erfordern nur minimalen Kalibrierungsaufwand für Standardflüssigkeiten wie Wasser oder Diesel.

Wie wird das Pulssignal für die Fernüberwachung genutzt?

Die "Digital Native" nature of the Flüssigkeitsturbinen-Durchflussmesser Die Ausgabe ermöglicht eine hohe Kompatibilität mit der modernen Automatisierung.

Can the Signal Be Integrated into PLC and SCADA Systems?

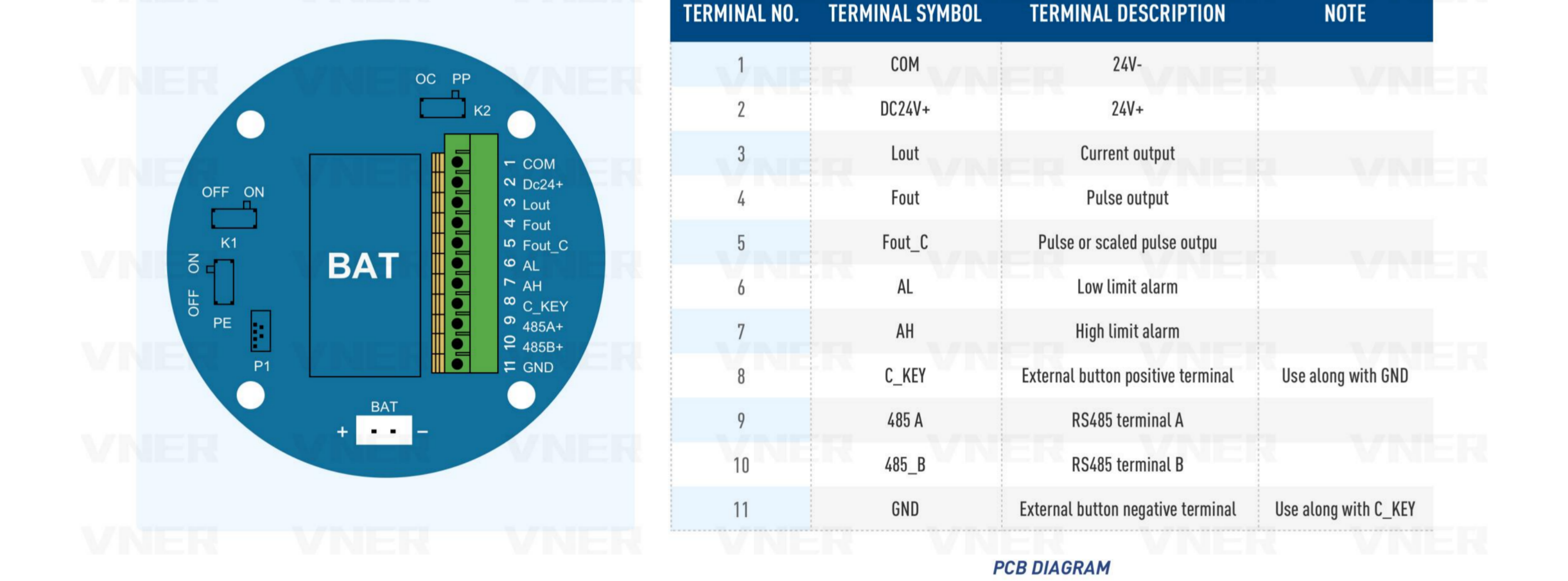

Die raw Pulssignal erzeugt durch die LWGY ist eine saubere Rechteckwellenfrequenz, die von fast jeder SPS (Programmable Logic Controller) problemlos interpretiert werden kann. Für Einrichtungen, die sich in Richtung Industrie 4.0 bewegen, kann das Messgerät mit einem Sender ausgestattet werden, der diesen Impuls in ein analoges 4-20-mA-Signal oder einen digitalen Modbus RS485-Ausgang umwandelt. Dies ermöglicht die Volumenstrom und der Gesamtdurchfluss können von einem zentralen Kontrollraum aus überwacht werden, wodurch Prozessanpassungen aus der Ferne und eine automatisierte Bestandsverwaltung erleichtert werden.

Ist die lokale Anzeige eine Option für eigenständige Anwendungen?

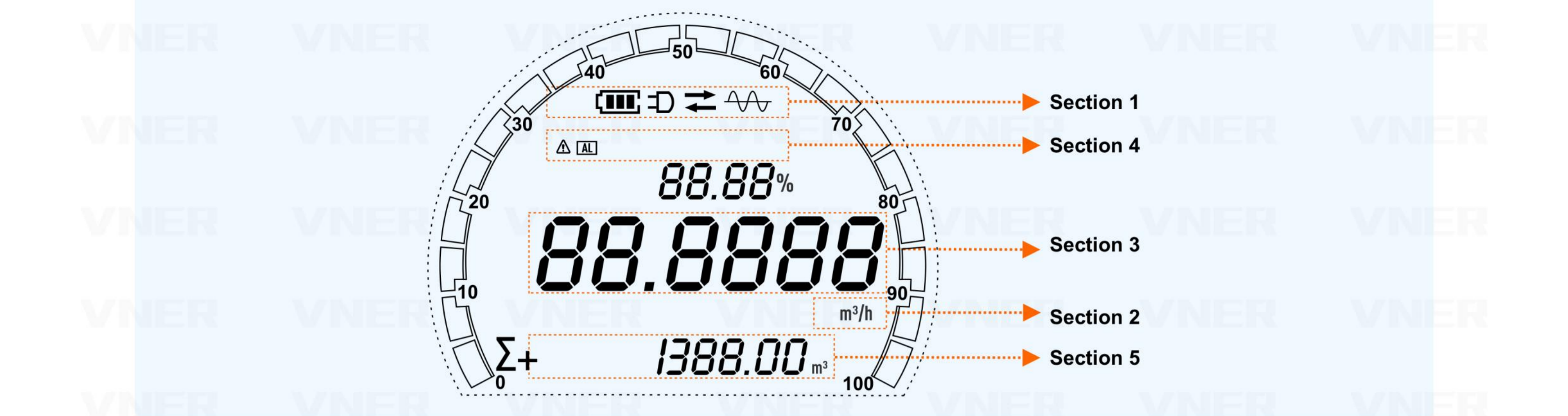

Für Anwendungen, bei denen kein Steuerungssystem vorhanden ist, ist die LWGY-Serie kann mit einem batteriebetriebenen lokalen Integrator ausgestattet werden. Dadurch können Bediener die Durchflussmenge und das Gesamtvolumen direkt an der Messstelle ablesen. Whether used for checking the efficiency of a pump or monitoring the water usage of a specific machine, the Flüssigkeitsturbinen-Durchflussmesser liefert klare, unmittelbare Daten, die für die betriebliche Transparenz und das Ressourcenmanagement unerlässlich sind.
