Warum wird ein Vortex-Durchflussmesser nach der Installation instabil oder funktioniert sogar nicht mehr?

Haben Sie schon einmal erlebt, dass ein Wirbeldurchflussmesser nach der Installation eine schlechte Genauigkeit, große Signalschwankungen oder sogar einen vollständigen Signalverlust aufweist?

In vielen Fällen liegt die Ursache nicht im Instrument selbst, sondern in einer falschen Dimensionierung und Installation. Wirbeldurchflussmesser reagieren sehr empfindlich auf Geschwindigkeitsprofil, Strömungsregime und Rohrleitungskonfiguration. Kleine Abweichungen in diesen Angaben können zu erheblichen Messfehlern führen.

In diesem Artikel werden die wichtigsten technischen Prinzipien hinter der richtigen Dimensionierung, der Auswahl des Reduzierstücks und den Anforderungen an gerade Rohre erläutert, basierend auf Industriestandards und verifizierter experimenteller Fürschung.

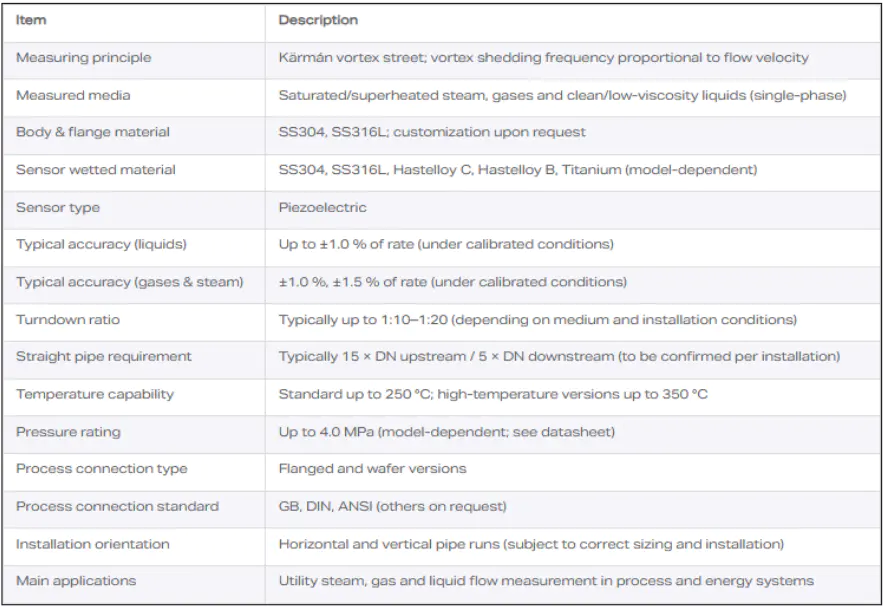

1. Messgerätedimensionierung für ein großes Turndown-Verhältnis: Warum eine Durchmesserreduzierung oft notwendig ist

Um ein zu erreichen Großes Turndown-Verhältnis und eine ausreichende Signalstärke bei niedrigen Durchflussraten sicherzustellen, ist dies gängige technische Praxis Reduzieren Sie den Durchmesser des Durchflussmessers relativ zur Rohrleitung um die Flüssigkeitsgeschwindigkeit zu erhöhen.

For Geschwindigkeitsprofilabhängige Durchflussmessgeräte – wie zum Beispiel:

• Wirbeldurchflussmesser
• Wirbeldurchflussmesser (Wirbelpräzession).
• Elektromagnetische Durchflussmesser

Diese Durchmesseranpassung wird typischerweise mit erreicht konzentrische Reduzierstücke .

Allgemeines Größenprinzip

• In den meisten Anwendungen ist die Der Nenndurchmesser des Durchflussmessers sollte gleich oder kleiner als der Rohrdurchmesser sein .
• Bei Wirbeldurchflussmessern beträgt die berechnete Zählergröße häufig ein bis zwei Nennweiten kleiner als die Pipeline.

Beispiel

• Rohrleitung: 8" (DN200)
• Wirbeldurchflussmesser: 4" (DN100)

In besonderen Fällen – wie z Öl-Eichverkehr oder Stickstoffmessung bei geringem Durchfluss – Um extreme Turndown-Anforderungen zu erfüllen, können noch größere Reduzierungen vorgenommen werden.

Allerdings bleibt Überdimensionierung ein häufiges Problem. In mehreren Projekten wurden Wirbeldurchflussmesser ausgewählt zu groß , was zu Folgendem führt:

• Unzureichende Geschwindigkeit im Normalbetrieb
• Betrieb außerhalb des effektiven Messbereichs
• Starke Signalinstabilität nach der Inbetriebnahme

Fallbemerkung:

Für den Stickstoffbetrieb mit einer 4-Zoll-Rohrleitung, die für den Startbedarf ausgewählt wurde, stellt die Installation eines 1/2-Zoll-Wirbeldurchflussmessers eine extreme Reduzierung dar. Sowohl die Pipeline-Dimensionierungslogik als auch die Zählerauswahl erfordern eine sorgfältige Neubewertung.

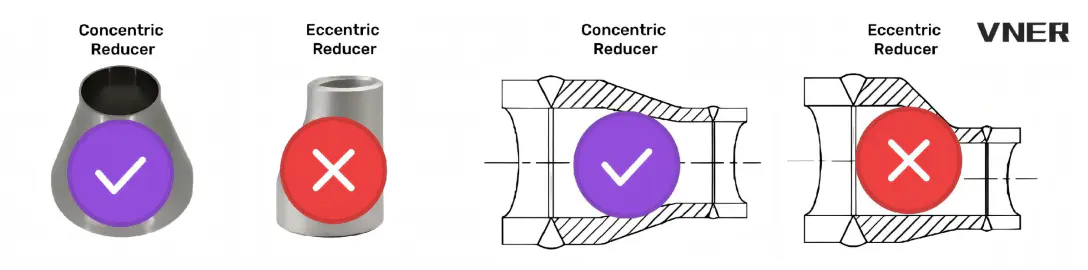

2. Auswahl des Reduzierstücks: Verwenden Sie immer konzentrische Reduzierstücke

Wenn bei Installationen von Wirbeldurchflussmessern eine Reduzierung oder Erweiterung des Rohrdurchmessers erforderlich ist:

Es müssen konzentrische Reduzierstücke verwendet werden.

Exzentrische Reduzierstücke erzeugen asymmetrische Geschwindigkeitsprofile, die die Messgenauigkeit geschwindigkeitsempfindlicher Instrumente erheblich beeinträchtigen.

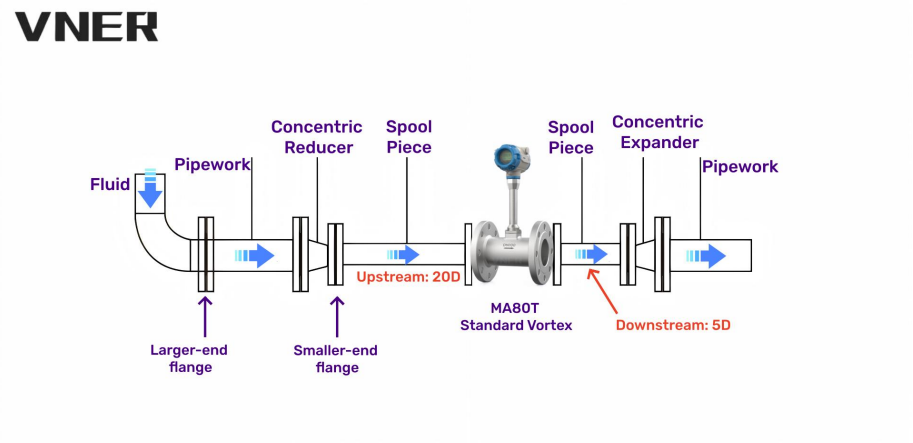

3. Anforderungen an gerade Rohre für Installationen mit reduziertem Durchmesser

Anforderungen an die Reduziergeometrie

So minimieren Sie Strömungsverzerrungen:

• Die Der Kegelwinkel α des Reduzierstücks sollte 15° nicht überschreiten
• Unter dieser Bedingung kann das Reduzierstück als Teil der geraden Rohrlänge behandelt werden

Beides Vor- und nachgeschaltete Reduzierstücke müssen konzentrische, stufenweise Reduzierstücke sein.

4.Mindestanforderungen an die stromaufwärts gelegene gerade Länge (typische Werte)

D = Rohrinnendurchmesser

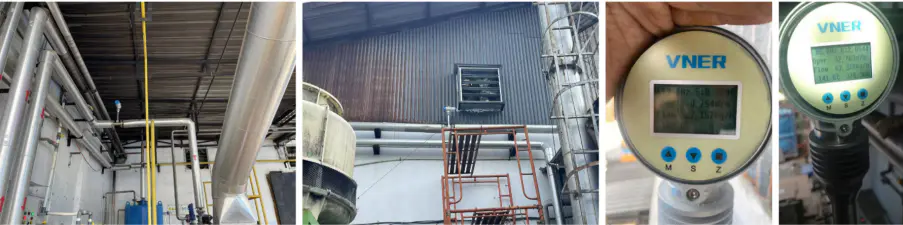

5.Allgemeine Einbaubedingungen für Wirbeldurchflussmesser

Ein ordnungsgemäß installierter Wirbeldurchflussmesser sollte die folgenden Bedingungen erfüllen:

a) Horizontal oder vertikal (bei Flüssigkeiten: Fließrichtung von unten nach oben) in ein dem Nenndurchmesser entsprechendes Rohr eingebaut

b) Angemessene, ungehinderte gerade Rohrlängen vor und nach dem Rohr gemäß Spezifikation

c) Koaxiale Ausrichtung zur Rohrleitung; Dichtungen dürfen nicht in die Strömung eindringen

d) Mehrteilige Rohrleitungen müssen gerade bleiben und einen minimalen Achsenversatz aufweisen

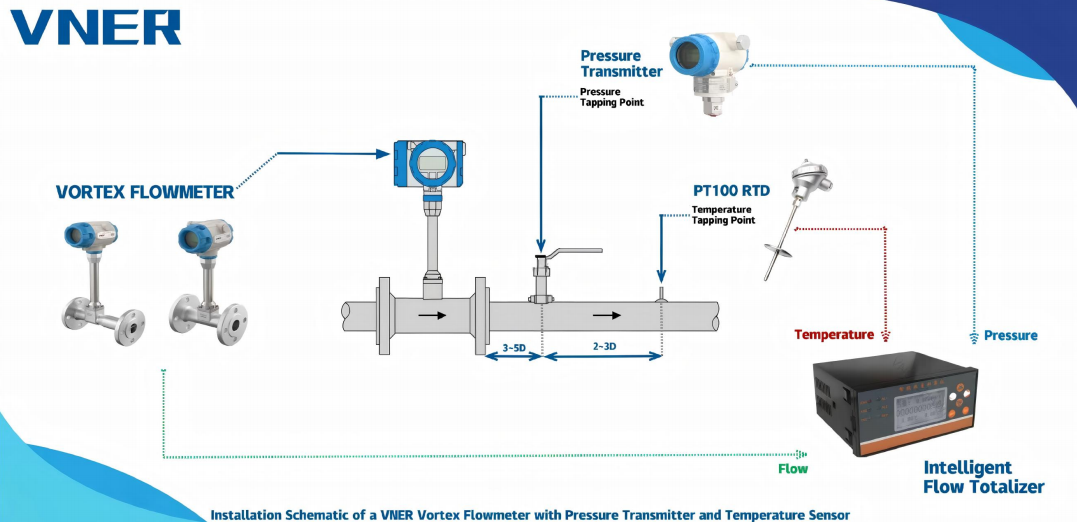

e) Temperaturmessung:

• Vorzugsweise über eingebautes Schutzrohr
• Ansonsten Sensor lokalisieren 2–5D stromabwärts

f) Druckmessung:

• Vorzugsweise über eingebaute Druckentnahme
• Andernfalls lokalisieren Sie das Tippen 2–7D stromabwärts

g) Keine Ventile oder Bypassleitungen innerhalb der geraden Rohrabschnitte

h) Keine Durchflussregelventile vor dem Zähler

i) Wenn Gasblasen oder Verunreinigungen vorhanden sind, installieren Sie Abscheider oder Filter stromaufwärts der Geraden

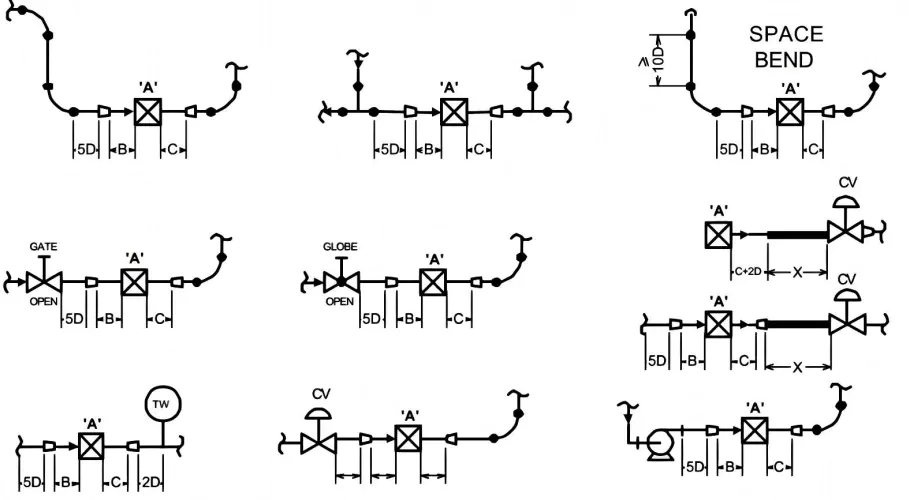

6. Typische gerade Rohrlängen (Messung geschlossener Leitungen)

7. Überlegungen zur Ventilposition und zur Zweiphasenströmung

• Vermeiden Sie Ventile oder Bypässe in der Nähe des Durchflussmessers
• Druckminderventile können stromabwärts zu einer Phasenänderung führen
• Zweiphasenströmungen (Gas in Flüssigkeit oder Flüssigkeit in Gas) müssen vermieden werden
• Bei Bedarf Gasabscheider oder Filter vorschalten

8. Warum exzentrische Reduzierstücke vermieden werden sollten

Coriolis-Massendurchflussmesser und Verdrängermesser sind unabhängig vom Geschwindigkeitsprofil.

Alle anderen Durchflussmesser sind vom Geschwindigkeitsprofil abhängig und erfordern gerade Rohrlängen vor und nach dem Durchfluss.

Wichtige Branchenempfehlungen:

• Die Installationsanforderungen für Differenzdruckgeräte müssen eingehalten werden ISO 5167-1
• Bei anderen Durchflussmessern müssen die Installationsrichtlinien des Herstellers strikt befolgt werden
• Exzentrische Untersetzungsgetriebe stören Geschwindigkeitsprofile erheblich und sollte nicht in der Nähe von geschwindigkeitsabhängigen Messgeräten verwendet werden

9. Wirkung konzentrischer Reduzierer auf das Geschwindigkeitsprofil (experimentelle Beweise)

Experimentelle Studien durchgeführt von TNO und Delft Hydraulics mit Luft und Wasser zeigen:

• Ein konzentrisches Reduzierstück mit einem Durchmesserverhältnis D_Meter / D_Rohr ≈ 0,44 kann ein asymmetrisches Geschwindigkeitsprofil in ein nahezu symmetrisches umwandeln (Asymmetrie < 2%)
• Die downstream velocity profile resembles a Plug-Type-Geschwindigkeitsprofil (PTVP)
• Bei 5D stromabwärts , das Profil bleibt stabil über:
  Re = 50.000–250.000 (Luft)
  Re = 20.000–500.000 (Wasser)
• Konzentrische Reduzierstücke Wirbel nicht beseitigen , insbesondere solche, die durch räumliche Krümmungen verursacht werden
• Möglicherweise sind Entwirbelungsgeräte erforderlich ≥6D Länge , abhängig von der Wirbelsteigung

Zusammenfassung der Ergebnisse

• Konzentrische Reduzierstücke significantly improve velocity symmetry
• Diey do not remove swirl
• Nur konzentrische Reduzierstücke bieten diesen Vorteil
• Exzentrische Untersetzungsgetriebe führen zu starken Geschwindigkeitsverzerrungen

10.Anforderungen an gerade Rohre für Installationen mit reduziertem Durchmesser

(D_Meter / D_Rohr ≤ 0,7)

Abschließendes Engineering-Takeaway

Wenn ein Wirbel-Durchflussmesser eine unzureichende Leistung erbringt, liegt die Ursache selten in der „Gerätequalität“.

Häufiger ist es ein Problem auf Systemebene mit:

• Falsche Durchmesserauswahl
• Falscher Reduzierertyp
• Unzureichende gerade Rohrlänge
• Verzerrtes Geschwindigkeitsprofil

Correct sizing konzentrische Reduzierstücke disciplined piping design sind die Grundlage für eine stabile und genaue Wirbelströmungsmessung.

Wenn Sie das Strömungsfeld richtig gestalten, wird das Instrument seine Aufgabe erfüllen.
