Was macht einen Coriolis-Massendurchflussmesser zur ultimativen Lösung für hochpräzise Messungen in der modernen Industrie?

Im Zuge des tiefgreifenden Wandels von Industrie 4.0 ist die Präzision der Flüssigkeitsmessung nicht mehr nur ein technischer Parameter; Es ist zu einer zentralen Messgröße für die Messung der Effizienz automatisierter Produktion und intelligenter Überwachungsstufen geworden. Mit seiner subversiven Designphilosophie ist das Coriolis-Massendurchflussmesser hat die Fesseln der herkömmlichen volumetrischen Messung, die oft durch Umgebungsfaktoren wie Temperatur, Druck und Flüssigkeitsdichte eingeschränkt wird, vollständig durchbrochen. Derzeit dringt diese Technologie schnell in High-End-Fertigungssektoren wie Petrochemie, Lebensmittel und Pharmazeutik, Halbleiterfertigung und die Schifffahrtsindustrie vor und entwickelt sich zum anerkannten „Goldstandard“ für die komplexe Flüssigkeitsüberwachung. Da sich globale Industrien auf CO2-Neutralität und Abfallreduzierung konzentrieren, bietet die Möglichkeit, die Masse direkt zu messen, die ultimative Datengrundlage für die Ressourcenoptimierung und die Verfolgung des CO2-Fußabdrucks.

Was ist ein Coriolis-Massendurchflussmesser?

Ein Coriolis-Massendurchflussmesser ist ein hochentwickeltes Präzisionsinstrument, das auf klassischen dynamischen Prinzipien, insbesondere dem Coriolis-Effekt, basiert. Vom physikalischen Wesen her ist es Generationen von herkömmlichen Blenden-, Turbinen- oder elektromagnetischen Durchflussmessern entfernt. Herkömmliche Geräte messen meist das „Lautstärken“ von Flüssigkeiten, die sehr anfällig für Störungen durch thermische Ausdehnung oder Kontraktion sind. Im Gegensatz dazu misst ein Coriolis-Messgerät die „wahre Masse“ der Flüssigkeit – eine physikalische Größe, die unter allen Betriebsbedingungen konstant bleibt, unabhängig davon, ob es sich bei der Flüssigkeit um eine siedende Flüssigkeit oder ein komprimiertes Gas handelt.

Sein Kern besteht im Inneren aus einem oder zwei Messrohren, die in einem Zustand präzise kontrollierter Vibration gehalten werden. Ein hochfrequenter kleiner Aktuator (Antriebsspule) versetzt die Messrohre ähnlich einer Stimmgabel in Schwingungen mit ihrer spezifischen Eigenfrequenz. Dieses Design nutzt auf geniale Weise die Trägheitskraft, die von Flüssigkeitspartikeln erzeugt wird, die sich in einem vibrierenden System bewegen, und wandelt das abstrakte Merkmal der Masse in erfassbare mechanische Signale um. Dieser direkte Messansatz macht komplexe Dichteberechnungen überflüssig und bietet Verfahrensingenieuren eine „einzige Quelle der Wahrheit“.

Wie funktioniert ein Massendurchflussmesser?

Um den Funktionsmechanismus dieses Durchflussmessers genau zu verstehen, müssen wir das dynamische mechanische Verhalten der Flüssigkeit beim Eintritt in die Hochfrequenz-Vibrationsrohre beobachten. Dieser Prozess lässt sich in vier wesentliche technische Phasen unterteilen:

Hochfrequente Schwingungsanregung: Sobald das Durchflussmessgerät startet, treibt der Aktuator die Messrohre an, um Mikrovibrationen mit hoher Frequenz (typischerweise 400–1000 Hz) zu erzeugen. Im statischen Zustand (keine Strömung) sind die Schwingungszyklen des gesamten Rohres zeitlich und räumlich vollständig synchronisiert. Die Sensoren am Ein- und Auslass erfassen identische Sinuswellen.

Beteiligung der Corioliskraft: Wenn Flüssigkeit oder Gas mit hoher Geschwindigkeit durch die vibrierenden Rohre zu strömen beginnt, versuchen die sich bewegenden Flüssigkeitspartikel aufgrund ihrer Trägheit, den periodischen Vibrationen der Rohre zu widerstehen. Auf der Einlassseite widersteht die Flüssigkeit dem Wegdrücken vom Schwingungszentrum; Auf der Auslassseite widersteht es einem Zurückziehen. Diese Wechselwirkungskraft ist in der Physik als „Coriolis-Kraft“ bekannt.

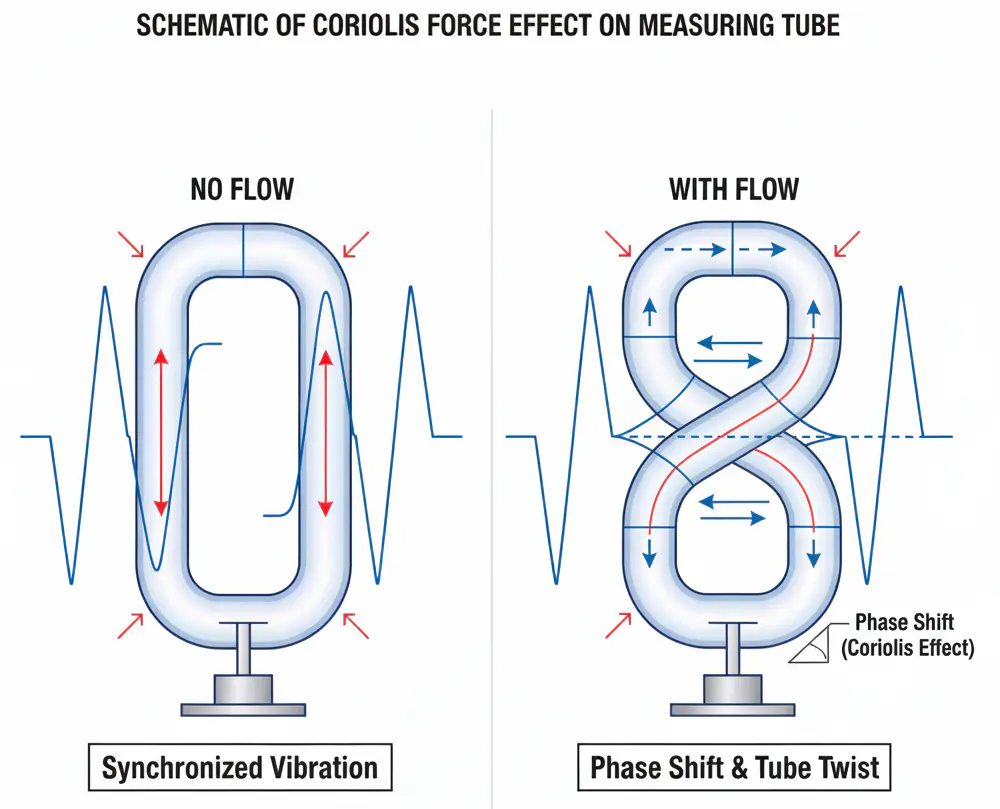

Mechanische Verformung und Verdrehung: Die Coriolis-Kraft wirkt in entgegengesetzte Richtungen auf die Einlass- und Auslasshälften des Rohrs und führt dazu, dass das Rohr eine subtile „Verdrehung“ oder „Verformung“ erfährt, die für das bloße Auge unsichtbar ist. Diese mechanische Verdrehung ist direkt proportional zur Massendurchflussrate – je mehr Masse hindurchfließt, desto größer ist die Kraft und desto bedeutender ist die Verdrehung.

Phasenverschiebungsumwandlung und Datendekodierung: Diese Verformung stört die Synchronisierung zwischen den beiden Enden des Rohrs. Am Ein- und Auslassende installierte Sensoren erfassen die „Phasenverschiebung“ (Zeitverzögerung) zwischen den beiden Schwingungssignalen. Mithilfe leistungsstarker DSP-Chips (Digital Signal Processing) wandelt das System diesen Mikrosekunden-Zeitunterschied sofort in äußerst genaue Massendurchflusswerte um und berechnet gleichzeitig die Dichte aus der Änderung der Eigenfrequenz.

Was sind die wesentlichen Vorteile von Coriolis-Durchflussmessern?

Der Grund Coriolis-Durchflussmesser die in vielen High-End-Industrieszenarien herkömmliche Systeme ersetzt haben, beruhen auf einer Kombination nahezu kompromissloser technischer Vorteile:

Unübertroffene Messgenauigkeit und Wiederholbarkeit: Moderne Coriolis-Messgeräte können eine Massenmessgenauigkeit von bis zu ±0,1 % oder sogar ±0,05 % liefern. Dieses Maß an Präzision ist für den eichpflichtigen Verkehr von entscheidender Bedeutung, da bereits ein Fehler von 0,5 % im Laufe eines Jahres zu Verlusten in Millionenhöhe führen kann. Die hohe Wiederholgenauigkeit stellt sicher, dass der Herstellungsprozess Charge für Charge konsistent bleibt.

Überragende Vibrations- und Umweltimmunität: Die interne Betriebsfrequenz des Instruments ist typischerweise genau auf etwa 400 Hz eingestellt. Dieser Hochfrequenzbetrieb fungiert als natürlicher „Filter“, der es dem Gerät ermöglicht, sein eigenes Messsignal von den niederfrequenten mechanischen Geräuschen zu unterscheiden, die in industriellen Umgebungen üblich sind – wie dem Dröhnen großer Pumpensätze, Industriekompressoren oder Schiffshauptmotoren. Dies gewährleistet eine extrem hohe Lesestabilität auch unter den „lautesten“ Anlagenbedingungen.

Vereinfachte technische Implementierung und geringer Lebenszykluswartung:

• Keine Anforderungen an gerade Rohre: Im Gegensatz zu Turbinen- oder Ultraschallmessgeräten, die zur Stabilisierung von Strömungsprofilen gerade Rohre mit 10–20 Durchmessern benötigen, ist ein Coriolis-Messgerät unabhängig vom Strömungsprofil. In beengten Räumen wie Offshore-Plattformen oder Schiffskabinen spart dies enorm viel Platz und technische Kosten.
• Keine beweglichen Teile im Stream: Es gibt keine Lager, die verschleißen könnten, oder Rotoren, die verstopfen könnten. Dies führt zu unglaublich niedrigen Gesamtbetriebskosten (TCO) und einer hohen Betriebszeit für kritische Infrastrukturen.

„Digitaler Sensor“ mit Multiparameter-Integration: Ein einzelnes Coriolis-Messgerät liefert eine „Dreifaltigkeit“ von Daten: Massendurchfluss, Dichte und Temperatur. Durch die Integration dieser Werte kann das Messgerät auch Lautstärkendurchfluss und Konzentration ausgeben und so effektiv drei separate Instrumente durch einen digitalen Knoten ersetzen.

Die VNER AC-, AG- und AH-Serien: Speziallösungen für industrielle Herausforderungen

Um den vielfältigen und oft extremen Anforderungen der modernen Industrie gerecht zu werden, hat VNER drei spezielle Serien von Coriolis-Massendurchflussmessern entwickelt, die jeweils für spezifische Betriebsumgebungen und behördliche Standards entwickelt wurden.

1. Coriolis-Massendurchflussmesser der AC-Serie: Das Flaggschiff für vielseitige Industrieanwendungen

Die Coriolis-Massendurchflussmesser der AC-Serie stellt den Höhepunkt der Flaggschiff-Technologie von VNER dar, die als vielseitiges „Arbeitstier“ für hochpräzise Massendurchfluss- und Dichtemessungen in den unterschiedlichsten Industriezweigen dienen soll.

• Technische Exzellenz und Signalintegrität : Angetrieben von der volldigitalen Senderplattform der A-Serie nutzt es die fortschrittliche digitale Signalverarbeitung (DSP), um Signale mit extrem geringem Durchfluss problemlos zu verarbeiten. Das Integrierte MFD™ (Multifrequenzantrieb) Die Technologie bietet eine außergewöhnliche Stabilität, selbst bei Vorhandensein von mitgerissenem Gas oder Gas-Flüssigkeits-Zweiphasenbedingungen, die normalerweise zum Ausfall herkömmlicher Messgeräte führen.

• Extreme Spezifikationen : Es verfügt über eine Massendurchflussgenauigkeit von bis zu ±0,05 % und hält Betriebsdrücken bis zu stand 15,0 MPa . Seine thermische Widerstandsfähigkeit ist unübertroffen, wobei Modelle in der Lage sind, in kryogenen Zonen zu arbeiten -196°C oder bei extremer Hitze bis zu 380°C .

• Schlüsselanwendungen : Es ist die bevorzugte Wahl für die Präzisionsdosierung von Chemikalien, das Mischen von Kohlenwasserstoffen in Raffinerien und Hochdruck-Chemieinjektionsanlagen in anspruchsvollen Offshore-Umgebungen.



2. AG CNG/LNG Spezialisierter Coriolis-Massendurchflussmesser: Speziell für die Betankung mit CNG und LNG

Die AG CNG/LNG Spezialisierter Coriolis-Massendurchflussmesser ist eine hochspezialisierte Linie, die speziell für die Wertschöpfungskette von Erdgas entwickelt wurde und sich auf die einzigartigen Herausforderungen des eichpflichtigen Transfers von komprimiertem Erdgas (CNG) und verflüssigtem Erdgas (LNG) konzentriert.

• Hochdruck- und kryogene Widerstandsfähigkeit : Das Modell AG CNG015 ist so konstruiert, dass es den extremen Drücken beim Betanken von Fahrzeugen standhält, bewertet bis 40,0 MPa . Umgekehrt sind die LNG-Modelle für die kryogene Realität von flüssigem Methan optimiert und behalten die strukturelle Integrität bei -196°C um Leckagen und Ungenauigkeiten zu vermeiden.

• Intelligente Algorithmen für die Gasmessung : Mit dem proprietären A-GAS™-Algorithmus Diese Serie bietet eine ultrahohe Frequenzauflösung, um Fehler zu vermeiden, die typischerweise durch niedrige Gasdichte und hohe Strömungsgeschwindigkeit verursacht werden. Dadurch wird eine zertifizierte Chargenbetankungsgenauigkeit von gewährleistet ±0,50 % .

• Schlüsselanwendungen : Unverzichtbar für CNG-Zapfsäulen an Einzelhandelsstationen, das Bunkern großer LNG-Schiffe und das Entladen von Anhängern an virtuellen Pipeline-Satellitenstationen.



3. AH Hygienischer Coriolis-Massendurchflussmesser: Der Standard für hygienische und aseptische Prozesse

Die Hygienischer Coriolis-Massendurchflussmesser von AH widmet sich der Sanitärwelt, in der Sauberkeit und Präzision gleichermaßen an erster Stelle stehen. Es ist auf die Lebensmittel-, Getränke-, Milch- und Pharmaindustrie zugeschnitten.

• Aseptische Technik : Der Sensor verfügt über einen selbstentleerenden, totzonenfreien Strömungsweg, der das Risiko von Bakterienwachstum ausschließt. Benetzte Teile werden auf den Standard poliert Ra 0,8 μm , mit Hochglanz Ra 0,38 μm Option für die empfindlichsten pharmazeutischen Flüssigkeiten. Es ist voll CIP/SIP-fähig Dies bedeutet, dass es wiederholten Hochtemperatur-Sterilisationszyklen unterzogen werden kann, ohne dass die Genauigkeit beeinträchtigt wird.

• Material- und Compliance-Integrität : Alle benetzten Komponenten sind aus SS316/SS316L gefertigt und entsprechen vollständig den Anforderungen ASME BPE und andere globale Hygienestandards, um ein Höchstmaß an Produktsicherheit zu gewährleisten.

• Schlüsselanwendungen : Entscheidend für die Fettstandardisierung in der Milchverarbeitung, die präzise Dosierung von Zutaten in Brauereien und die Puffervorbereitung in der pharmazeutischen Produktion, wo rückverfolgbare Chargenaufzeichnungen obligatorisch sind.



Vergleichstabelle der gängigen Durchflussmesstechnologien

Welche Flüssigkeiten kann ein Coriolis-Messgerät messen?

Die Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Extrem komplexes Liquid Handling: Es eignet sich hervorragend für die Messung von hochviskosen Polymeren, die einen Turbinenradzähler blockieren würden, von Bergbauschlämmen mit nicht-Newtonschen Flüssigkeitseigenschaften und von abrasiven Suspensionen. Im Pharmabereich unterstützt das „Full-Drain“-Design Clean-in-Place (CIP) und Sterilization-in-Place (SIP) und stellt so sicher, dass keine Kreuzkontamination zwischen Chargen auftritt.

Hochpräzise Industriegasmessung: Gase sind stark komprimierbar, was die volumetrische Messung zu einem Albtraum macht. Ein Coriolis-Messgerät ignoriert Druckschwankungen und misst die Gasmoleküle direkt. Dies macht es zur bevorzugten Wahl für den eichpflichtigen Hochdruck-Erdgasverkehr, Wasserstofftankstellen und die industrielle Reingasverteilung.

Herausforderungen und Grenzen der Zweiphasenströmung: In der Vergangenheit führten Schwallströmungen oder starke Gaseinschlüsse zum Stillstand von Coriolis-Messgeräten. Die nächste Generation von Messgeräten nutzt jedoch „Multi-Frequency Drive“ und fortschrittliche DSP-Algorithmen, um die Vibration auch dann aufrechtzuerhalten, wenn es sich bei der Flüssigkeit um eine unordentliche Mischung aus Öl, Wasser und Gas handelt. Dies ist ein Durchbruch für die Öl- und Gasindustrie, insbesondere bei der Bohrlochkopfüberwachung, wo die Installation von Abscheidergeräten zu kostspielig ist.

Häufig gestellte Fragen zu Coriolis-Durchflussmessern

1: Warum ist ein Coriolis-Messgerät teurer als andere Typen? A1: Die Anschaffungskosten sind aufgrund der komplexen Herstellung der Schwingrohre und der hochentwickelten Elektronik, die für die Signalverarbeitung im Mikrosekundenbereich erforderlich ist, höher. Wenn man jedoch das Fehlen gerader Rohrleitungen, den Wegfall von Temperatur-/Drucktransmittern und das wartungsfreie Design berücksichtigt, sind die „Gesamtbetriebskosten“ über einen Zeitraum von 5 Jahren oft niedriger.

2: Spielt die Ausrichtung des Messgeräts bei der Installation eine Rolle? A2: Ja. Bei Flüssigkeitsanwendungen wird die Position „Röhrchen nach unten“ bevorzugt, um zu verhindern, dass Luftblasen eingeschlossen werden. Bei Gasanwendungen ist „Röhren nach oben“ am besten, damit kondensierte Feuchtigkeit abfließen kann. Die seitliche Montage wird für selbstentleerende Schlämme verwendet.

3: Kann ein Coriolis-Messgerät durch Luft in der Leitung beschädigt werden? A3: Im Allgemeinen nein. Während Luft einen vorübergehenden „Messfehler“ oder „Rauschen“ im Signal verursachen kann, schadet sie dem Messgerät nicht mechanisch. Die Elektronik ist so konzipiert, dass sie das Signal wiederherstellt, sobald der Flüssigkeitsfluss wieder normal ist.

4: Gibt es eine maximale Viskositätsgrenze für diese Messgeräte? A4: Der Physik des Coriolis-Effekts sind theoretisch keine Grenzen gesetzt. In der Praxis wird die Grenze jedoch durch den Druckabfall bestimmt. Extrem viskose Flüssigkeiten erfordern einen höheren Pumpendruck, um sich durch die gebogenen Rohre des Messgeräts zu bewegen.

5: Wie oft muss ich ein Coriolis-Messgerät neu kalibrieren? A5: Da es keine beweglichen Teile gibt, die verschleißen könnten, ist der „Nullpunkt“ unglaublich stabil. Viele Branchen führen eine Neukalibrierung nur alle 2 bis 5 Jahre oder immer dann durch, wenn gesetzliche Anforderungen dies erfordern. Wenn das Messgerät keiner extremen Korrosion oder Erosion ausgesetzt ist, bleibt sein Kalibrierfaktor bemerkenswert konstant.

Als ultimative Lösung für hochpräzise Messungen in der modernen Industrie ist die weit verbreitete Einführung des Coriolis-Massendurchflussmesser markiert einen totalen Sprung von der „Ära der groben volumetrischen Messung“ zur „Ära der präzisen Massenkontrolle“. Durch die Bereitstellung einer einzigen, zuverlässigen Datenquelle mit mehreren Parametern ermöglicht es Ingenieuren, ihre Prozesse mit beispielloser Granularität zu optimieren. Ob es darum geht, das genaue Geschmacksprofil eines Erfrischungsgetränks sicherzustellen oder den eichamtlichen Verkehr von Millionen Gallonen LNG zu verwalten, das Coriolis-Messgerät gilt als der zuverlässigste Wächter in der Welt der Fluiddynamik. Mit der kontinuierlichen Weiterentwicklung der Sensortechnologie und Rechenleistung wird dieses intelligente Gerät zweifellos eine unersetzliche Rolle in den grünen Fabriken und der globalen Energiewende der Zukunft spielen.
