Leitfaden für Vortex-Durchflussmesser: Druck- und Temperaturkompensation

Ein Wirbeldurchflussmesser misst den Volumenstrom, indem er die Frequenz der Wirbel erfasst, die von einem im Strömungsstrom platzierten Staukörper abgegeben werden – ein Prinzip, das als von Kármán-Effekt bekannt ist. Für Anwendungen mit Dampf, Druckgas oder underen Flüssigkeiten, deren Dichte sich je nach Betriebsbedingungen erheblich ändert, reicht ein Standard-Wirbeldurchflussmesser allein nicht aus. Druckkompensations- und Temperaturkompensationsvarianten integrieren zusätzliche Sensoren direkt in das Messgerätegehäuse, um den Massendurchfluss oder den korrigierten Volumendurchfluss in Echtzeit zu berechnen, sodass keine externen Instrumente und manuellen Korrekturberechnungen erforderlich sind. Die Wahl der richtigen Konfiguration hängt von der Art Ihrer Flüssigkeit, der erforderlichen Genauigkeit und davon ab, ob Druck, Temperatur oder beides während des normalen Betriebs schwankt.

Wie ein Vortex-Durchflussmesser funktioniert

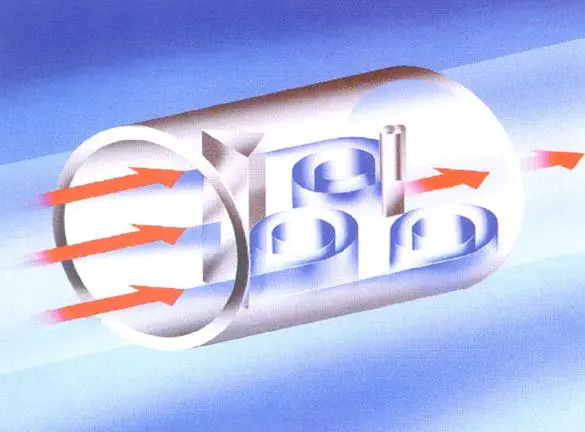

Das Funktionsprinzip von a Wirbeldurchflussmesser basiert auf einem gut bekannten strömungsdynamischen Phänomen. Wenn Flüssigkeit an einem nicht stromlinienförmigen Hindernis vorbeiströmt, das als Staukörper oder Abwurfkörper bezeichnet wird, werden auf jeder Seite des Körpers in einem regelmäßigen, sich wiederholenden Muster abwechselnde Wirbel erzeugt. Dieses Muster wird als von Kármán-Wirbelstraße bezeichnet.

Die Frequenz, mit der sich diese Wirbel ablösen, ist direkt proportional zur Flüssigkeitsgeschwindigkeit, ausgedrückt durch die Strouhal-Beziehung:

f = St × V / d

Wo f ist die Wirbelablösungsfrequenz, St ist die dimensionslose Strouhal-Zahl (typischerweise 0,17–0,21 für die meisten Bluff-Body-Designs), V ist die Flüssigkeitsgeschwindigkeit und d ist die Breite des Bluffkörpers. Da die Strouhal-Zahl über einen weiten Reynolds-Zahlenbereich nahezu konstant bleibt, dient die Wirbelfrequenz als zuverlässiger, linearer Indikator für die Strömungsgeschwindigkeit.

Erkennungsmethoden

Die Wirbel erzeugen oszillierende Druckschwankungen, die von einer von mehreren Sensortechnologien erfasst werden, die in oder in der Nähe des Staukörpers eingebettet sind:

• Piezoelektrische Sensoren : Der häufigste Typ. Ein piezoelektrischer Kristall erzeugt als Reaktion auf die oszillierende Kraft jedes Wirbels ein kleines Spannungssignal. Diese Sensoren haben keine beweglichen Teile und sind im Dampf- und Gasbetrieb äußerst zuverlässig.
• Kapazitätssensoren : Erfassen Sie den durch Wirbel erzeugten Druckunterschied mithilfe einer flexiblen Membran. Weniger anfällig für Vibrationsstörungen als einige piezoelektrische Designs.
• Ultraschallsensoren : Einige fortschrittliche Konstruktionen verwenden Ultraschallstrahlen, die über die Rohrbohrung gerichtet sind, um durch Wirbel verursachte Geschwindigkeitsschwankungen zu erkennen und so eine berührungslose Messung zu ermöglichen.

Unabhängig von der Erkennungsmethode beträgt der Ausgang eines einfachen Wirbeldurchflussmessers a Frequenzimpulssignal proportional zum Volumenstrom . Um dies in einen Massendurchfluss oder einen standardisierten Volumendurchfluss umzuwandeln, sind Kenntnisse der Flüssigkeitsdichte erforderlich – hier sind Kompensationsvarianten unerlässlich.

Warum eine Kompensation für eine genaue Durchflussmessung notwendig ist

Der Impulsausgang eines Wirbeldurchflussmessers spiegelt den tatsächlichen Volumenstrom unter Betriebsbedingungen wider – das tatsächliche Volumen, das in diesem Moment durch den Zähler fließt. Für viele Flüssigkeitsanwendungen, bei denen die Dichte relativ stabil ist, ist dies ausreichend. Aber für Gase, Dampf und überkritische Flüssigkeiten , ist die Beziehung zwischen Volumenstrom und Massenstrom sehr empfindlich gegenüber Druck und Temperatur.

Betrachten Sie gesättigten Dampf bei zwei verschiedenen Drücken:

• Bei 5 bar (absolut) , Sattdampf hat eine Dichte von ca 2,67 kg/m³
• Bei 10 bar (absolut) , Sattdampfdichte steigt auf ca 5,16 kg/m³

Unter diesen beiden Bedingungen ergibt sich derselbe Volumenstromwert fast das Doppelte des Massenstroms bei 10 bar im Vergleich zu 5 bar. Ohne Berücksichtigung dieses Dichteunterschieds würde ein Dampfenergie-Abrechnungs- oder Prozesskontrollsystem, das ausschließlich auf der volumetrischen Leistung basiert, zu größeren Fehlern führen 30–50 % unter variablen Druckbedingungen. Die Kompensation behebt dieses Problem direkt, indem sie Druck- und/oder Temperaturdaten in Echtzeit in den Durchflusscomputer einspeist, um kontinuierlich korrigierte Werte zu berechnen.

Druckkompensierter Wirbeldurchflussmesser

A Druckkompensierter Wirbeldurchflussmesser Integriert einen Drucktransmitter – typischerweise einen piezoresistiven oder kapazitiven Drucksensor – in das Messgerätegehäuse neben dem Wirbelerkennungselement. Der interne Durchflusscomputer verwendet den aktuellen Druckwert zusammen mit der gemessenen Wirbelfrequenz, um die Flüssigkeitsdichte aus vorinstallierten Eigenschaftstabellen zu berechnen und leitet dann den Massendurchfluss oder den korrigierten Volumendurchfluss in Echtzeit ab.

Wenn der Druckausgleich allein ausreicht

Eine Druckkompensation ist angemessen – und ausreichend –, wenn die Flüssigkeitstemperatur entweder konstant ist oder innerhalb einer akzeptablen Toleranz als konstant angenommen werden kann. Das häufigste Szenario ist Sattdampfbetrieb : Da gesättigter Dampf bei jedem gegebenen Druck eine feste Temperatur hat, definiert die Messung des Drucks allein vollständig den thermodynamischen Zustand der Flüssigkeit. Zur Bestimmung der Dichte ist keine separate Temperaturmessung erforderlich.

Weitere geeignete Anwendungen sind:

• Druckluftsysteme, bei denen die Versorgungstemperatur relativ stabil ist, der Leitungsdruck jedoch mit dem Kompressorzyklus variiert
• Stickstoff- oder Inertgasverteilung bei nahezu Umgebungstemperatur mit variablem Kopfdruck
• Erdgasmessung bei geringen Temperaturschwankungen (innerhalb von ±10 °C eines Referenzwerts)

Typische Spezifikationen

Die meisten auf dem Markt erhältlichen Wirbeldurchflussmesser mit Druckkompensation verfügen über integrierte Drucksensoren, die für ausgelegt sind 0–4 MPa oder 0–10 MPa , typischerweise mit Druckmessgenauigkeit ±0,5 % FS . Die kombinierte Durchflussmessunsicherheit nach der Kompensation liegt im Allgemeinen im Bereich von ±1,0–1,5 % des Messwerts für Dampf und Gas, verglichen mit ±0,5–1,0 % für das Wirbelelement allein zur Messung des Volumenstroms in Flüssigkeiten.

Vortex-Durchflussmesser mit Temperaturkompensation

A Temperaturkompensierter Wirbeldurchflussmesser integriert einen Widerstandstemperaturdetektor (RTD) – am häufigsten a Pt100- oder Pt1000-Sensor der Klasse A — in das Messgerät oder dessen unmittelbar vor-/nachgeschaltete Anschlussarmatur. Das Temperatursignal speist denselben internen Durchflussrechner, der anhand von Daten zu Flüssigkeitseigenschaften die Dichte ableitet und die Masse oder den korrigierten Durchfluss berechnet.

Wenn nur die Temperaturkompensation verwendet wird

Die reine Temperaturkompensation ist weniger verbreitet als die reine Druckkompensation oder die kombinierte Kompensation, hat jedoch legitime Anwendungen:

• Flüssigkeitsfluss bei konstantem Druck, aber variabler Temperatur : Heißwasserkreisläufe, Thermalölsysteme und Kühlwasserkreisläufe, in denen der Rohrdruck reguliert wird, die Temperatur jedoch je nach Prozesslast variiert
• Gasfluss bei bekanntem stabilem Versorgungsdruck : Wenn ein Druckregler den Vordruck dicht hält, die Umgebungs- oder Prozesstemperatur jedoch saisonal oder täglich schwankt
• Eichamtlicher Transport von Gasen bei reguliertem Druck : Wenn der Druck vertraglich oder gesetzlich festgelegt ist und nur die Temperatur aktiv überwacht werden muss

RTD-Platzierung und Reaktionszeit

Der RTD wird normalerweise in einem Schutzrohr installiert 3–5 Rohrdurchmesser stromabwärts des Wirbelzählerkörpers, um Störungen des Strömungsprofils am Messpunkt zu vermeiden. Das Schutzrohrdesign ist wichtig: Ein dickwandiges Schutzrohr erhöht die thermische Verzögerung, was bei schnellen Temperaturänderungen zu vorübergehenden Fehlern führen kann. Für Prozesse mit schnellen Temperaturschwankungen gilt: a Schutzrohr mit reduzierter Spitze oder schnell ansprechendem Schutzrohr mit einer Reaktionszeit unter 5 Sekunden wird empfohlen.

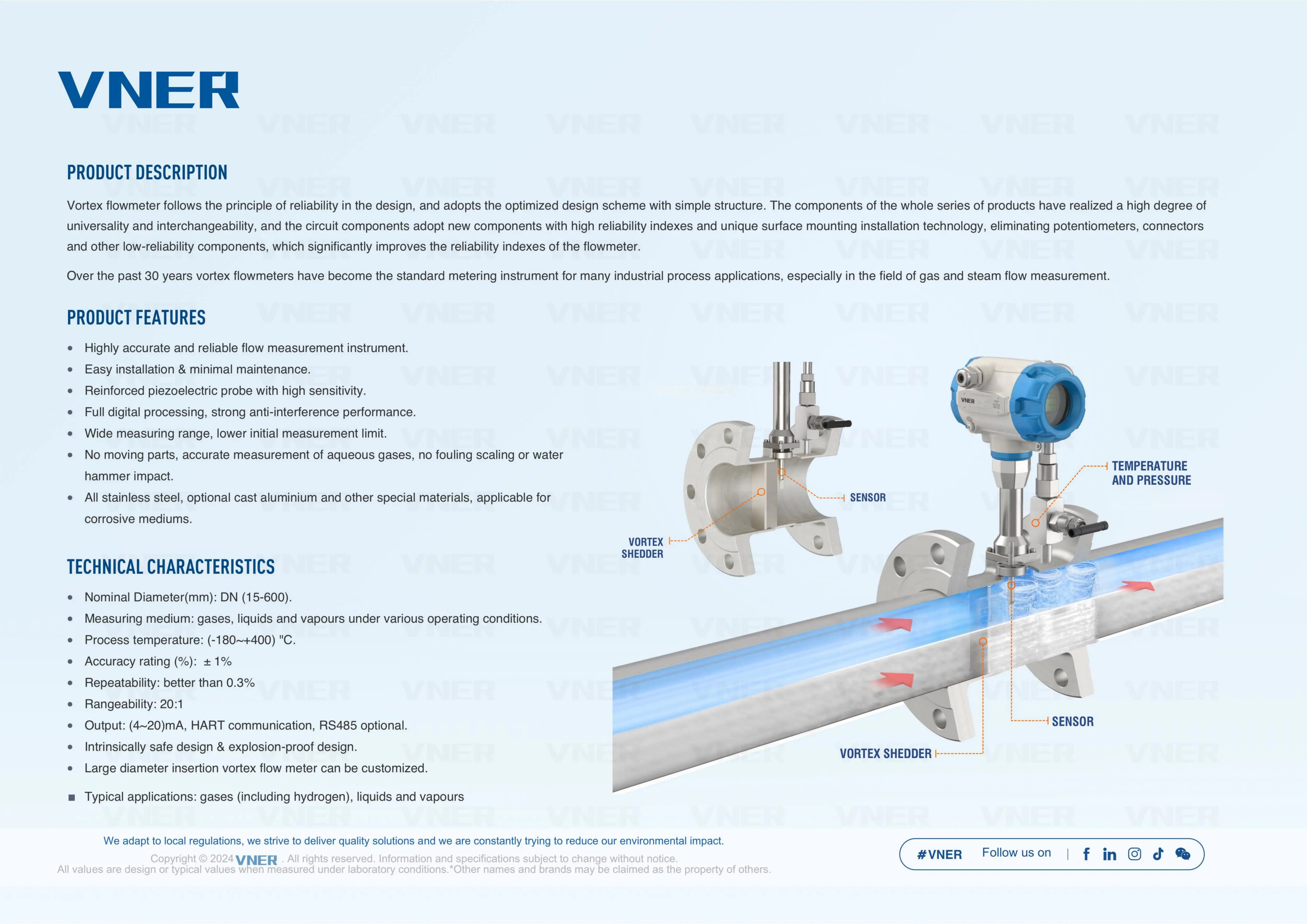

Kombinierter Vortex-Durchflussmesser mit Druck- und Temperaturkompensation

Die leistungsfähigste und am weitesten spezifizierte Variantee integriert sowohl Druck- als auch Temperatursensoren in einer einzigen Messgerätbaugruppe. Durch den gleichzeitigen Zugriff auf beide Variablen kann der interne Durchflusscomputer die vollständige Zustandsgleichung für die Flüssigkeit anwenden – Fließen Berechnung des tatsächlichen Massenstroms ohne Annahmen über die Betriebsbedingungen .

Diese Konfiguration ist obligatorisch für:

• Überhitzter Dampf : Im Gegensatz zu gesättigtem Dampf existiert überhitzter Dampf bei Temperaturen oberhalb der Sättigungskurve für einen bestimmten Druck. Sowohl Druck als auch Temperatur sind unabhängig voneinander variabel und müssen beide gemessen werden, um die Dichte anhand von Dampftabellen zu bestimmen.
• Eichamtlicher Erdgasverkehr : AGA- (American Gas Association) und ISO-Standards für Erdgasmessungen erfordern eine Korrektur der Grundbedingungen unter Verwendung von Druck und Temperatur
• Variable Prozessgase : Gemischte Gasströme, Biogas oder Prozessabgase, bei denen sowohl Zusammensetzung als auch Betriebsbedingungen schwanken
• Dampfenergiemessung zur Abrechnung oder Zuordnung : Wobei die BTU- oder kJ-Leistung bei wechselnden Lastbedingungen genau berechnet werden muss

Hersteller wie Yokogawa (digitalYEWFLO-Serie), Endress Hauser (Prowirl F 200) und Emerson (Rosemount 8800D MultiVariable) bieten vollständig integrierte multivariable Wirbeldurchflussmesser an, die Wirbelfrequenz, Druck und Temperatur in einer einzigen Prozessverbindung messen und den Massendurchfluss direkt über HART-, FOUNDATION Fieldbus- oder Modbus-Protokolle ausgeben.

Vergleich: Standard- und kompensierte Wirbeldurchflussmesser

Installationsanforderungen, die sich auf die Genauigkeit auswirken

Unabhängig von der Kompensationskonfiguration reagieren Wirbeldurchflussmesser empfindlich auf Strömungsprofilverzerrungen, die durch die Geometrie der vorgeschalteten Rohrleitungen verursacht werden. Die Erfüllung der Straight-Run-Anforderungen ist für das Erreichen der Nenngenauigkeit nicht verhandelbar.

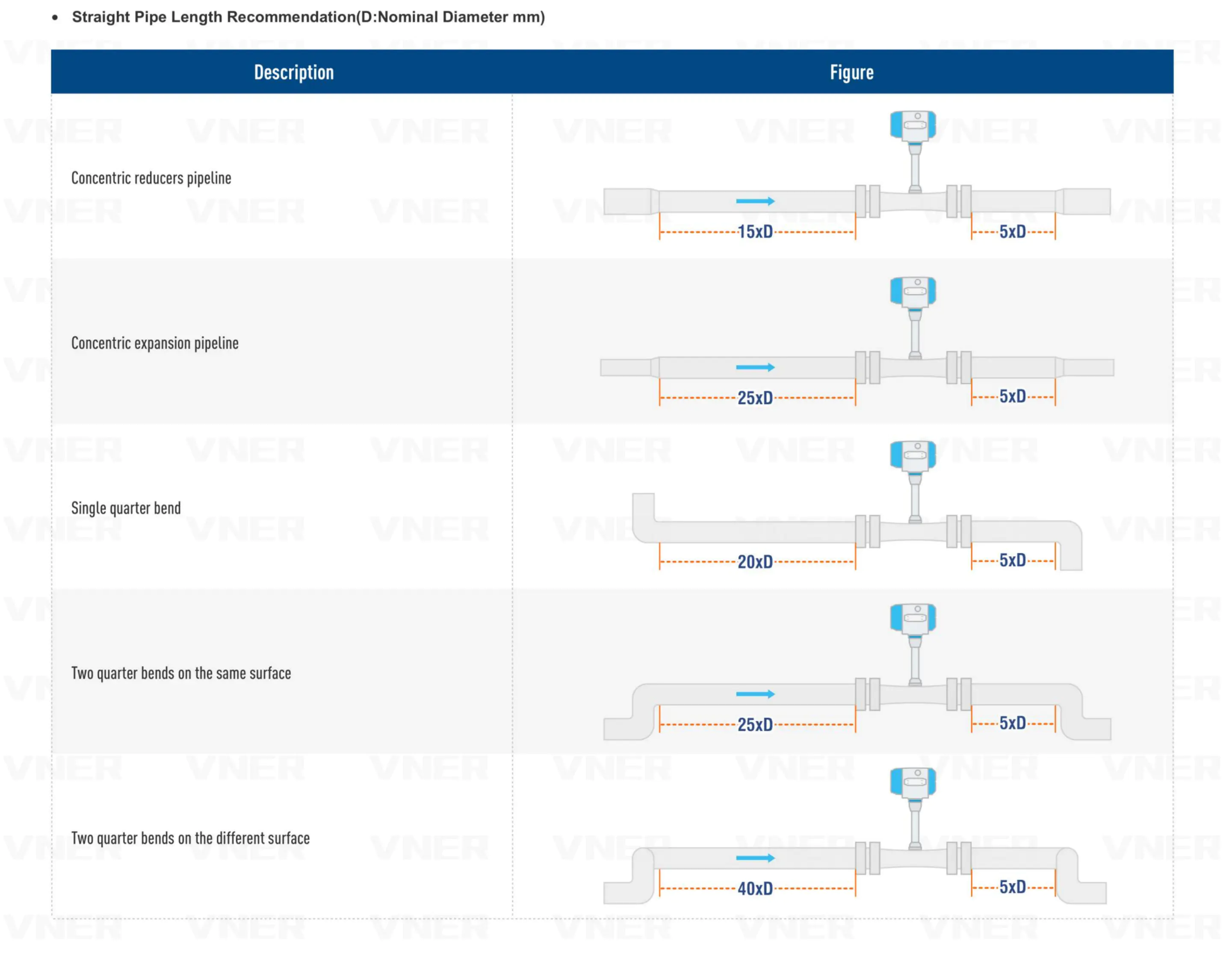

Anforderungen an vor- und nachgelagerte gerade Rohre

Die folgenden Geradeauslaufanforderungen gelten für die meisten Wirbeldurchflussmesser unter Standardinstallationsbedingungen. Die tatsächlichen Anforderungen variieren je nach Hersteller und Messgerätdesign:

Vibrations- und Pulsationsempfindlichkeit

Wirbeldurchflussmesser sind von Natur aus anfällig für mechanische Vibrationen, da ihre Sensoren oszillierende Kräfte erkennen. Rohrleitungsvibrationen bei Frequenzen nahe der Wirbelablösungsfrequenz können dazu führen falsche Impulse, Signalausfall oder unregelmäßige Messwerte . Die meisten modernen digitalen Signalprozessoren verfügen über eine adaptive Filterung, um zwischen Wirbelsignalen und Vibrationsgeräuschen zu unterscheiden. Umgebungen mit starken Vibrationen – in der Nähe von Kompressoren, Pumpen oder Dampfturbinen – sollten jedoch sorgfältig bewertet werden. Die Montage des Messgeräts auf einem schwingungsisolierten Spulenstück oder die Platzierung in größerer Entfernung von der Schwingungsquelle sind praktische Abhilfestrategien.

Überlegungen zum Durchflussbereich und zum Mindestdurchfluss

Jeder Wirbeldurchflussmesser hat typischerweise eine minimal messbare Strömungsgeschwindigkeit 0,5–1,0 m/s für Flüssigkeiten and 3–5 m/s für Gase und Dampf – unterhalb dessen wird die Wirbelablösung unregelmäßig und das Signal unzuverlässig. Dieser untere Schwellenwert wird oft als Grenzgeschwindigkeit oder minimal erkennbarer Durchfluss bezeichnet. Unterhalb dieses Punktes gibt das Messgerät unabhängig vom tatsächlichen Durchfluss Null aus, was bei Anwendungen mit großen Regelbereichsanforderungen berücksichtigt werden muss.

Das praktische Turndown-Verhältnis für die meisten Wirbelzähler beträgt 10:1 bis 20:1 , im Vergleich zu 100:1 oder mehr bei Coriolis- oder magnetischen Durchflussmessern. Bei Dampfsystemen, die regelmäßig mit geringer Last betrieben werden – zum Beispiel beim Anlagenstart oder über Nacht – kann diese Einschränkung zu erheblichen Messlücken führen, es sei denn, der Zähler ist konservativ für den maximal erwarteten Durchfluss und nicht für den Durchschnitt dimensioniert.

Eine nützliche Größenregel: Wählen Sie eine Metergröße, bei der die Die normale Betriebsströmungsgeschwindigkeit liegt für Gas/Dampf zwischen 3 und 15 m/s und zwischen 1 und 7 m/s für Flüssigkeiten. Dadurch wird sichergestellt, dass der Betriebspunkt innerhalb des linearen Bereichs bleibt und gleichzeitig Spielraum für Strömungsstöße bleibt.

Auswahl der richtigen Vortex-Durchflussmesser-Konfiguration

Nutzen Sie die folgenden Entscheidungskriterien, um die passende Wirbel-Durchflussmessgerät-Variante für Ihre Anwendung zu identifizieren:

1. Identifizieren Sie Ihre flüssige Phase und Variabilität : Flüssigkeit unter stabilen Bedingungen → Standardwirbel. Sattdampf oder Gas mit variablem Druck → Druckausgleich. Überhitzter Dampf, Erdgas oder jedes andere Gas mit Druck- und Temperaturschwankungen → kombinierte PT-Kompensation.
2. Bestimmen Sie, ob Massendurchfluss oder Volumendurchfluss erforderlich ist : Energieabrechnung, eichpflichtiger Verkehr und Verbrennungssteuerung erfordern typischerweise einen Massenfluss. Für die Tankbefüllung oder Prozessdosierung ist möglicherweise nur ein Volumendurchfluss erforderlich. In diesem Fall kann ein Standard- oder Einzelkompensationsmessgerät ausreichen.
3. Überprüfen Sie die Reynolds-Zahl bei minimalem Durchfluss : Wirbelzähler erfordern eine Mindest-Reynolds-Zahl von ca Re = 20.000 für zuverlässiges Schuppen. Bei viskosen Flüssigkeiten oder Bedingungen mit sehr geringem Durchfluss kann dieser Schwellenwert möglicherweise nicht erreicht werden und eine alternative Technologie sollte in Betracht gezogen werden.
4. Bewerten Sie die Installationsumgebung : Starke Vibrationen, pulsierender Durchfluss oder unzureichender Geradeauslauf erfordern möglicherweise eine andere Messgerätetechnologie oder erhebliche Rohrleitungsänderungen, bevor die Wirbelmessung realisierbar ist.
5. Bewerten Sie die Kommunikations- und Integrationsanforderungen : Kompensierte Wirbelzähler geben mehrere Prozessvariablen aus. Stellen Sie sicher, dass das Steuerungssystem oder die Datenerfassungsinfrastruktur das Ausgabeprotokoll des Messgeräts – HART, Profibus oder FOUNDATION Fieldbus – unterstützt, bevor Sie eine multivariable Einheit angeben.

Für die meisten Dampfenergiemessanwendungen – die den größten Einzelanwendungsfall für kompensierte Wirbeldurchflussmesser darstellen – ist eine kombinierte Druck- und Temperaturkompensationseinheit die richtige Spezifikation. Die Grenzkosten gegenüber einem reinen Druckmodell sind gering, während die Genauigkeitsverbesserung für den Einsatz mit überhitztem Dampf erheblich ist und oft durch Energiemanagementstandards vor Ort wie ISO 50001 gefordert wird.
