Neun versteckte Installationsfehler, die die Durchflussgenauigkeit beeinträchtigen

Waren Sie schon einmal mit ungenauen Messwerten, schwieriger Wartung oder einem kompletten Ausfall bei der Installation des Durchflussmessers konfrontiert?

In den meisten Fällen liegt das Problem nicht im Instrument selbst, sondern in Installationsdetails, die oft übersehen werden.
Unzureichende gerade Rohrverläufe bei magnetisch-induktiven Durchflussmessgeräten, falsch positionierte Filter bei Schwebekörpermessgeräten oder nach unten angebrachte Druckabgriffe bei Keildurchflussmessgeräten – all diese kleinen Fehler können zu erheblichen Systemstörungen führen.
Dieser Artikel fasst neun der häufigsten Vor-Ort-Installationsprobleme bei Durchflussmesseranwendungen zusammen und hilft Ihnen, diese Fallstricke bereits an der Quelle zu vermeiden.

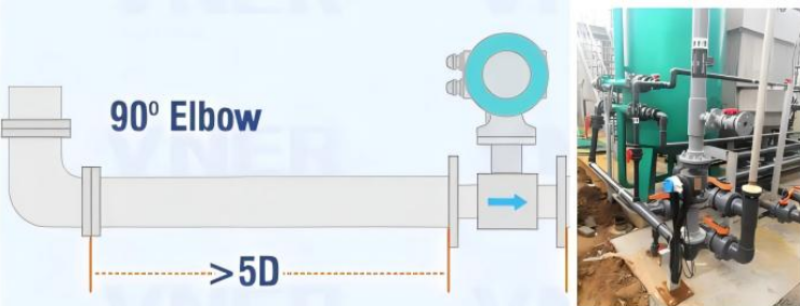

01. Falsche Installationsposition oder unzureichende gerade Rohrlänge (elektromagnetischer Durchflussmesser)

• Um eine genaue Messung zu gewährleisten, muss der Durchflussmesser immer bei vollem Rohr betrieben werden.

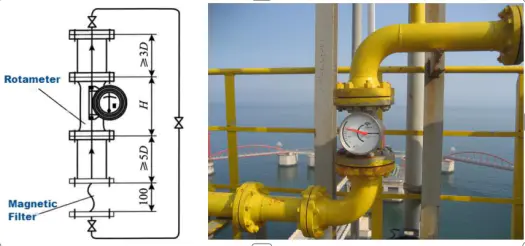

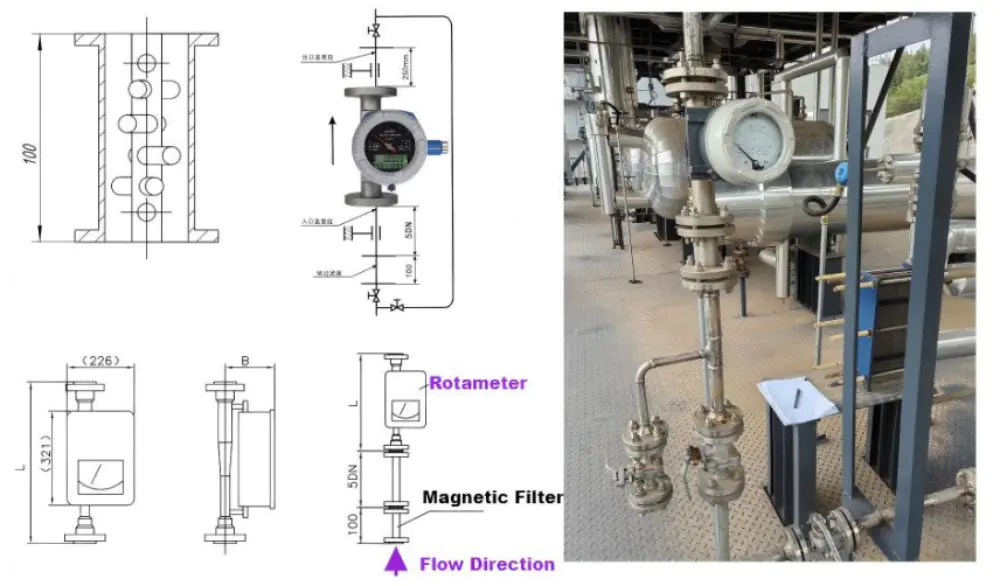

02. Falsche Installation des Magnetfilters (Schwebekörper-Durchflussmesser)

• Der Einlass-Geradweg sollte hinter dem Magnetfilter gemessen werden, nicht davor.

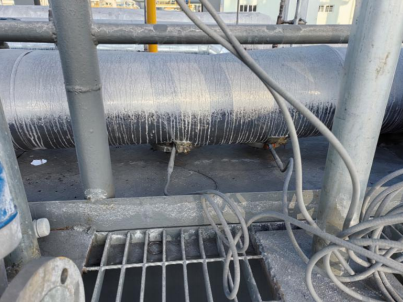

03. Falsche Installation des Keildurchflussmessers

• Wenn der Druckentnahmeflansch nach unten gerichtet oder zu nah an einer Plattform installiert wird, bleibt kein Platz für Wartungsarbeiten und es kommt zur Bildung von Sedimenten im Druckanschluss, was zu Messfehlern führt. Achten Sie immer auf die richtige Ausrichtung und den richtigen Wartungsabstand.

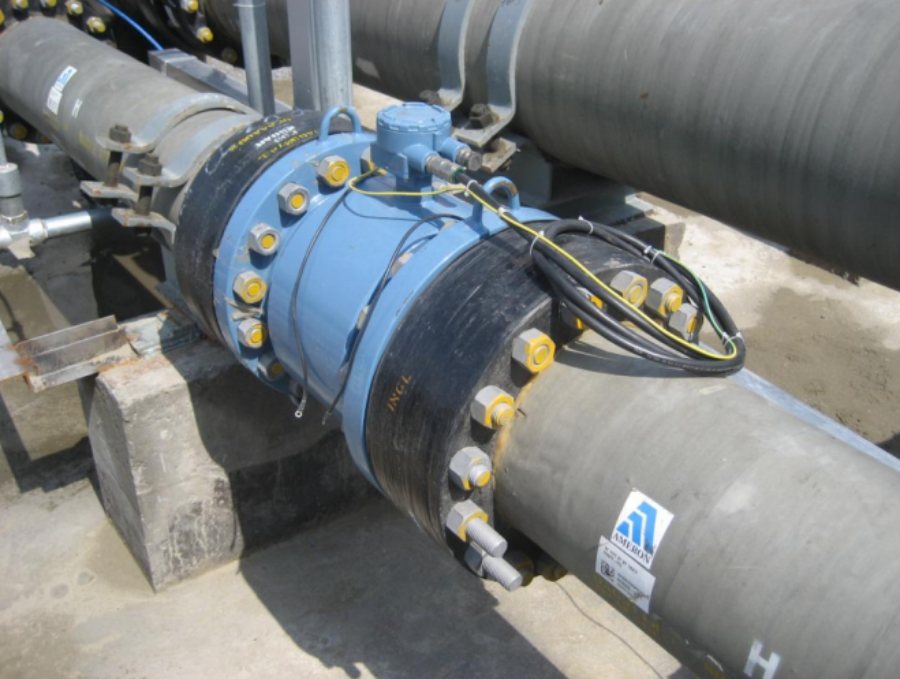

04.Erforderliche Erdungsringe für nichtmetallische Rohrleitungen (elektromagnetischer Durchflussmesser)

• Elektromagnetische Durchflussmesser muss ordnungsgemäß geerdet sein.
• Bei metallischen Rohrleitungen können interne Erdungselektroden verwendet werden.
• Bei nichtmetallischen oder ausgekleideten Metallrohren sind Erdungsringe erforderlich, um eine stabile Signalreferenz zu gewährleisten.

05. Anforderungen an den vor- und nachgelagerten Geradeauslauf (Schwebekörper-Durchflussmesser)

• Die Einlass- und Auslassleitungen sollten zur Bohrungsgröße des Zählers passen.
• Wenn der Installationsraum dies zulässt, müssen gerade Rohrlängen von mindestens 5D stromaufwärts und 3D stromabwärts eingehalten werden.
• Hinweis: Einige Hersteller behaupten möglicherweise, dass keine Straight-Run-Anforderung besteht. Es werden aber dennoch ausreichende Längen empfohlen
  optimale Genauigkeit.

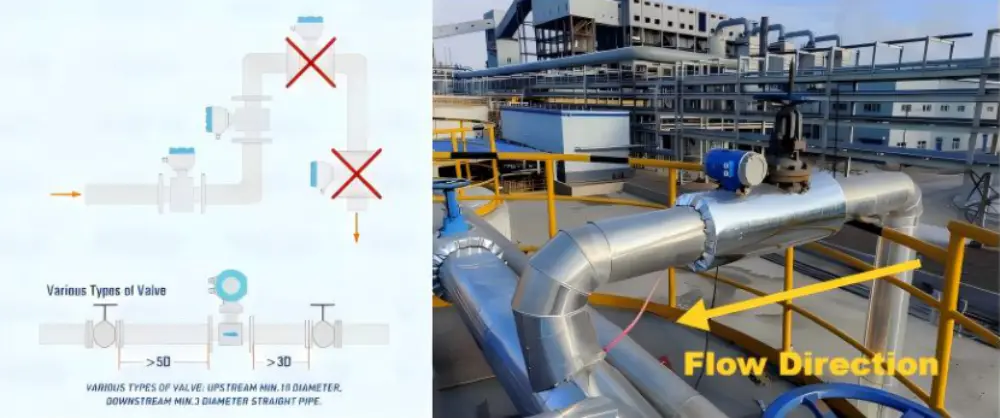

06. Anforderungen an den geraden Stromauf- und -abfluss (elektromagnetischer Durchflussmesser)

• Vermeiden Sie die Installation des Durchflussmessers in der Nähe von strömungsstörenden Elementen wie Ventilen, Winkelstücken oder Bypassleitungen.
• Stellen Sie nach Möglichkeit sicher, dass mindestens 10D stromaufwärts und 5D stromabwärts gerade verlaufen (die „10D-5D-Regel“).
• Behalten Sie mindestens 5D stromaufwärts und 3D stromabwärts bei, um stabile und genaue Messwerte zu erzielen.

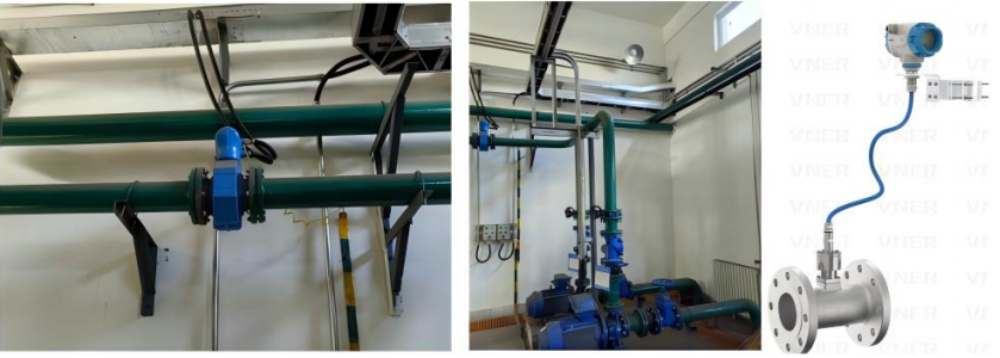

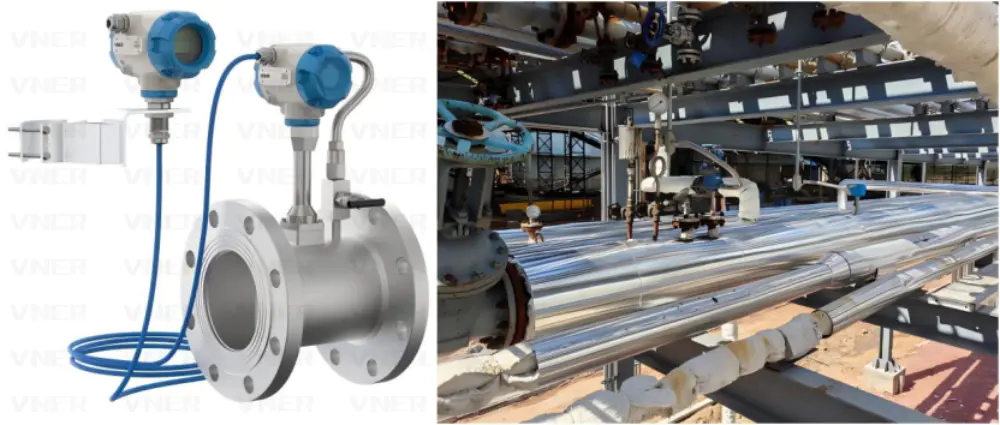

07.Vortex-Durchflussmesser mit Fernbedienung, empfohlen für die Dampfmessung

• Für Dampfmessungen und Rohr-Rack-Installationen wird der externe Wirbeldurchflussmesser (Split-Typ) empfohlen. Diese Konfiguration ermöglicht die Fernablesung und Parametereinstellung, wodurch der Messumformer von Hochtemperaturzonen (>250 °C) ferngehalten wird und ihn für erhöhte oder unzugängliche Standorte geeignet macht.
• Das Remote-Kabel muss ein vom Hersteller geliefertes zweiadriges, abgeschirmtes Kabel mit einer Standardlänge von 5 m (anpassbar bis zu 20 m) sein.

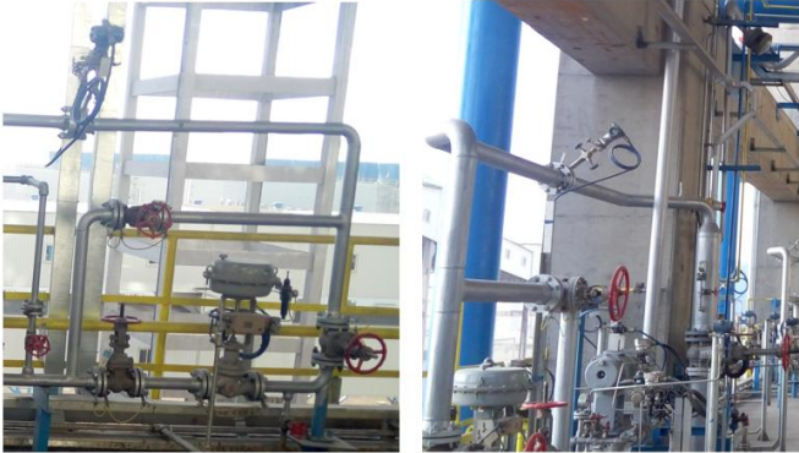

08. Verwenden Sie Remote-Instrumente für schwer zugängliche Installationen

• Für Installationen in der Höhe, in Gräben oder entlang von Rohrgestellen, bei denen die Beobachtung oder Einstellung vor Ort schwierig ist, werden Ferninstrumente für einen sichereren und bequemeren Betrieb dringend empfohlen.

09.Einbaulage von Differenzdrucktransmittern (Durchflussmesser)

• Je nach Installationslayout sollte der Differenzdrucktransmitter zur einfacheren Kalibrierung und Wartung auf Bodenhöhe oder auf einer zugänglichen Plattform montiert werden.

• Diese neun Beispiele veranschaulichen die häufigsten Installationsfehler bei Durchflussmessanwendungen. Indem Sie diese Details während der Einrichtung verstehen und berücksichtigen, können Sie die Zuverlässigkeit verbessern, Ausfallzeiten reduzieren und eine langfristige Messgenauigkeit sicherstellen.
