Gasturbinen-Durchflussmesser: Funktionsweise, Spezifikationen und Auswahlhilfe

A Gasturbinen-Durchflussmesser Misst den Volumenstrom eines Gases, indem es die Drehzahl eines im Strömungsstrom platzierten Turbinenrotors erfasst. Wenn Gas durch das Gehäuse des Messgeräts strömt, übt es eine Kraft auf die abgewinkelten Flügel des Rotors aus, wodurch dieser sich mit einer Geschwindigkeit dreht, die direkt proportional zur Gasgeschwindigkeit ist. Für saubere, trockene Gase in Hochgeschwindigkeitspipelines, bei denen Genauigkeit, ein großer Messbereich und eine kompakte Installation Priorität haben, ist der Gasturbinen-Durchflussmesser eine der zuverlässigsten und bewährtesten verfügbaren Messtechnologien. Es ist das Instrument der Wahl für den eichamtlichen Erdgasverkehr, die Messung industrieller Prozessgase, die Druckluftmessung und die Brenngaszuteilung in Energieerzeugungs- und petrochemischen Anlagen. Wenn Ingenieure und Beschaffungsteams verstehen, wie es funktioniert, welche Spezifikationen die Auswahl bestimmen, wo es am besten funktioniert und wo seine Grenzen liegen, können sie dieses Instrument korrekt spezifizieren und seine volle Messfähigkeit nutzen.

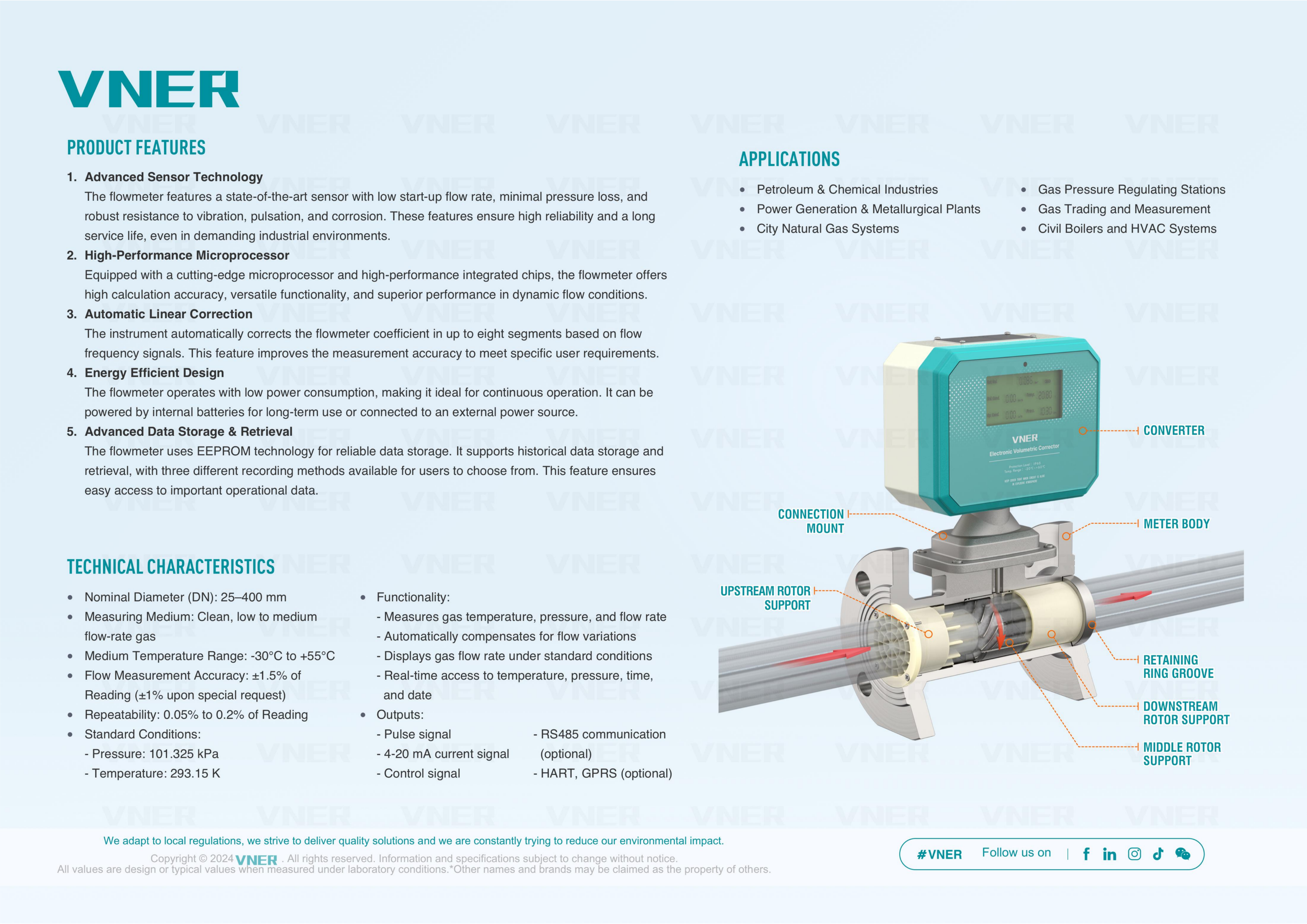

Funktionsprinzip eines Gasturbinen-Durchflussmessers

Das Funktionsprinzip eines Gasturbinen-Durchflussmessers basiert auf der Übertragung kinetischer Energie von einem sich bewegenden Gasstrom auf einen mechanischen Rotor. Der Rotor ist auf einer Welle im Gehäuse des Messgeräts montiert, wobei seine Achse auf die Durchflussrichtung ausgerichtet ist. Die Rotorblätter sind in einem festen Schrägungswinkel eingestellt, typischerweise zwischen 30 und 45 Grad zur Strömungsachse, so dass das auf die Schaufeln auftreffende Gas ein Drehmoment erzeugt, das den Rotor in Drehung versetzt. Bei stetiger Strömung erreicht der Rotor eine Winkelgeschwindigkeit, bei der das Antriebsdrehmoment des Gases die Verzögerungsdrehmomente aus Lagerreibung, magnetischem Widerstand vom Aufnahmesensor und Flüssigkeitswiderstand auf den Schaufeloberflächen ausgleicht. In diesem Gleichgewicht ist die Rotorgeschwindigkeit über einen weiten Bereich von Durchflussraten nahezu proportional zur Gasgeschwindigkeit.

Der K-Faktor und seine Rolle bei der Messung

Die Beziehung zwischen Rotordrehfrequenz und Volumenstrom wird durch den Zählerfaktor ausgedrückt, der üblicherweise als K-Faktor bezeichnet wird. Der K-Faktor ist definiert als die Anzahl der erzeugten Impulse pro Gasvolumeneinheit, die durch das Messgerät strömt, typischerweise ausgedrückt als Impulse pro Kubikmeter oder Impulse pro Liter. Bei einem gut gefertigten Gasturbinen-Durchflussmesser ist der K-Faktor über den angegebenen Durchflussbereich des Messgeräts stabil und linear, wodurch sich das Gerät für hochpräzise Anwendungen im eichamtlichen Verkehr eignet. Der K-Faktor wird bei der Kalibrierung auf einer zertifizierten Durchflusskalibrieranlage ermittelt und auf dem Kalibrierzertifikat des Messgeräts angegeben. Ein typischer Gasturbinen-Durchflussmesser behält die K-Faktor-Linearität innerhalb seines angegebenen Durchflussbereichs innerhalb von plus/minus 0,5 bis 1,0 % bei , wobei einige hochgenaue Messgeräte über einen Teil ihres Bereichs plus oder minus 0,25 % oder mehr erreichen.

Signalerkennungsmethoden

Die Drehung des Turbinenrotors muss ohne mechanischen Kontakt, der zu Reibung und Verschleiß führen würde, in ein elektrisches Signal umgewandelt werden. In kommerziellen Gasturbinen-Durchflussmessern werden drei Erkennungsmethoden verwendet:

• Magnetischer Tonabnehmer mit variabler Reluktanz : Ein Permanentmagnet, der in eine im Messgerätegehäuse montierte Spulenbaugruppe eingebettet ist, erzeugt jedes Mal einen Spannungsimpuls, wenn eine Rotorblattspitze darunter vorbeiläuft, da die Blattspitze den magnetischen Widerstand des Stromkreises ändert. Diese Methode erfordert keine externe Stromversorgung, erzeugt ein selbstversorgtes Signal und ist äußerst zuverlässig. Es ist die Standarderkennungsmethode für die meisten Gasturbinen-Durchflussmesser in Industrie- und Versorgungsanwendungen.
• Hall-Effekt-Sensor : Ein magnetisch aktiviertes Halbleiterbauelement erkennt mithilfe des Hall-Effekts den Durchgang von Schaufelspitzen. Hall-Effekt-Aufnehmer erfordern eine kleine Stromversorgung, liefern jedoch sauberere Signalflanken bei niedrigen Rotorgeschwindigkeiten und erweitern so die Messfähigkeit des Messgeräts bei geringem Durchfluss über das hinaus, was Aufnehmer mit variabler Reluktanz erreichen können. Wird in Anwendungen verwendet, bei denen die Genauigkeit bei geringem Durchfluss von entscheidender Bedeutung ist.
• HF-Kapazitätsaufnehmer (Hochfrequenz). : Ein Hochfrequenzoszillator erfasst die Kapazitätsänderung, wenn jedes Rotorblatt die Sensorfläche passiert. Diese kontaktlose Methode ermöglicht eine sehr genaue Blattzählung sowohl bei niedrigen als auch bei hohen Geschwindigkeiten und wird in einigen Präzisions- und Eichzählern verwendet, bei denen ein möglichst großer linearer Bereich erforderlich ist.

Wichtige Spezifikationen und was sie in der Praxis bedeuten

Um einen Gasturbinen-Durchflussmesser richtig zu spezifizieren, muss man die wahre Bedeutung jeder Leistungsspezifikation verstehen und wissen, wie sie sich auf die Messqualität in der spezifischen Anwendung auswirkt. Hersteller verwenden eine einheitliche Terminologie, die praktischen Auswirkungen werden jedoch manchmal durch die Marketingsprache verdeckt.

Durchflussbereich und Turndown-Verhältnis

Der Durchflussbereich eines Gasturbinen-Durchflussmessers ist definiert als die Spanne zwischen der minimalen Durchflussrate, bei der die angegebene Genauigkeit gilt (Qmin), und der maximalen kontinuierlichen Durchflussrate (Qmax). Das Verhältnis dieser beiden Werte ist das Turndown-Verhältnis. Die meisten kommerziellen Gasturbinen-Durchflussmesser erreichen Turndown-Verhältnisse von 10:1 bis 20:1 , wobei einige Präzisionsmodelle dies erreichen 30:1 oder höher unter Verwendung fortschrittlicher Rotorlagerkonstruktion und Hall-Effekt- oder HF-Tonabnehmersystemen. Ein Turndown-Verhältnis von 20:1 bedeutet, dass ein Messgerät, das für die Messung eines maximalen Durchflusses von 200 m³/h dimensioniert ist, innerhalb seiner angegebenen Genauigkeitsspezifikation auch Durchflussmengen bis hinunter zu 10 m³/h genau misst. Dieser große Messbereich ist einer der wichtigsten Wettbewerbsvorteile des Turbinen-Durchflussmessers gegenüber Differenzdruckgeräten, die normalerweise nur einen Regelbereich von 3:1 bis 5:1 liefern, bevor sie bei niedrigen Durchflussraten an akzeptabler Genauigkeit verlieren.

Genauigkeit und Wiederholbarkeit

Die Genauigkeit von Gasturbinen-Durchflussmessern wird normalerweise als Prozentsatz des Messwerts (Prozent der Rate) und nicht als Prozentsatz des Skalenendwerts angegeben. Diese Unterscheidung ist von großer Bedeutung: Ein Messgerät mit einer Ablesegenauigkeit von plus oder minus 1,0 % behält diesen Fehler über den gesamten Durchflussbereich bei, während ein Messgerät mit einer Genauigkeit von plus oder minus 1,0 % des Skalenendwerts bei niedrigen Durchflussmengen einen viel größeren relativen Fehler aufweist. Für Anwendungen im eichpflichtigen Verkehr OIML R137 und AGA-7 (Bericht Nr. 7 der American Gas Association) legen fest, dass Turbinenzähler für den eichpflichtigen Verkehr eine Genauigkeit von plus oder minus 1,0 % des Messwerts erreichen müssen über den gesamten Durchflussbereich, wobei die Messgeräte mit der besten Leistung plus oder minus 0,5 % oder mehr erreichen. Die Wiederholbarkeit, die die Fähigkeit des Messgeräts beschreibt, bei wiederholten Messungen denselben Messwert für denselben Durchflusszustand zu liefern, ist in der Regel besser als die Genauigkeit und liegt bei hochwertigen Turbinenradzählern häufig bei plus oder minus 0,1 bis 0,2 %. Eine hohe Wiederholgenauigkeit ist für die Prüfung (Überprüfung der Messgeräteleistung vor Ort mit einem Master-Messgerät) und für Anwendungen, bei denen die Durchflusskonsistenz und nicht die absolute Genauigkeit im Vordergrund steht, von entscheidender Bedeutung.

Druck- und Temperaturwerte

Das Gehäuse und die Innenteile des Messgeräts müssen dem maximalen Betriebsdruck und der maximalen Betriebstemperatur der Anwendung standhalten, ohne dass strukturelle Mängel oder Dimensionsänderungen auftreten, die den K-Faktor verändern würden. Gasturbinen-Durchflussmesser für den Erdgasbetrieb sind typischerweise in Druckstufen von erhältlich PN16, PN25, PN40 und Klasse 150/300/600 Gemäß ASME B16.5 und deckt in einigen Konfigurationen Leitungsdrücke von Atmosphärendruck bis über 100 bar ab. Die Temperaturwerte für Standard-Industriemodelle liegen bei ca minus 20 bis plus 60 Grad Celsius für die Elektronik und von minus 40 bis plus 120 Grad Celsius für den mechanischen Körper in Hochtemperatur-Einsatzvarianten. Kryo-Servicezähler für die Dampfmessung von Flüssigerdgas (LNG) reichen bis minus 196 Grad Celsius und verwenden Edelstahlgehäuse und speziell ausgewählte Lager- und Rotormaterialien.

Rohrgrößenbereich

Gasturbinen-Durchflussmesser werden in Standard-Leitungsgrößen von ca. hergestellt 15 mm (0,5 Zoll) bis 600 mm (24 Zoll) Nenndurchmesser, mit Zwischenflanschausführung für kleinere Größen und Flanschkörpern mit vollem Durchgang für größere Nenndurchmesser. Die Auswahl der Zählergröße ist nicht notwendigerweise mit der Nennweite der Rohrleitung identisch: Turbinenradzähler sollten so dimensioniert werden, dass der normale Betriebsdurchfluss in der oberen Hälfte des angegebenen Durchflussbereichs des Zählers liegt, wo die Linearität am besten ist, und nicht bei oder in der Nähe der maximalen Durchflussrate, wodurch die Gefahr besteht, dass der Nenndauerbetrieb überschritten wird und der Lagerverschleiß beschleunigt wird.

Anwendungen, bei denen Gasturbinen-Durchflussmesser hervorragende Leistungen erbringen

Gasturbinen-Durchflussmesser werden seit den 1950er Jahren kommerziell hergestellt und haben in verschiedenen Branchen eine lange Praxiserfahrung gesammelt. Ihre Kombination aus Genauigkeit, Messbereich und relativ kompakter Installationsfläche macht sie zur bevorzugten Wahl in den folgenden Anwendungskategorien.

Eichamtlicher Erdgasverkehr und steuerliche Messung

Die weltweit bedeutendste Anwendung von Gasturbinen-Durchflussmessern ist der eichpflichtige Verkehr von Erdgas zwischen Produzenten, Übertragungsunternehmen, Vertriebsunternehmen und großen Industrieverbrauchern. An Messstationen für den eichpflichtigen Verkehr wird der Ausgang des Zählers direkt zur Berechnung des Geldwerts des übertragenen Gases verwendet, wodurch Genauigkeit und Rückverfolgbarkeit auf nationale Messstandards zwingend erforderlich sind. AGA-7 ist der Industriestandard, der die Konstruktion, Leistung und Installation von Turbinen-Durchflussmessern für den eichpflichtigen Verkehr von Erdgas in Nordamerika regelt. ISO 9951 deckt international die gleiche Anwendung ab. Diese Standards legen die Rückverfolgbarkeit der Kalibrierung, Unsicherheitsbudgets, Installationsanforderungen und Prüfverfahren fest, die die vertragliche Grundlage für eine genaue Abrechnung zwischen Gashandelspartnern bilden.

Eine typische Installation für den eichpflichtigen Verkehr verwendet zwei oder drei Turbinenradzähler parallel mit automatischer Stromumschaltung und einem speziellen Zählerprüfgerät für die Überprüfung der Kalibrierung während des Betriebs. Der Prüfer ermöglicht die Überprüfung des K-Faktors anhand eines zertifizierten Volumenstandards, ohne dass das Messgerät außer Betrieb genommen werden muss. Dadurch wird sichergestellt, dass Abweichungen in der Leistung des Messgeräts erkannt und korrigiert werden, bevor es zu einem erheblichen Messfehler kommt, der eine finanzielle Einigung zwischen den Parteien erfordern würde.

Industrielle Prozessgasmessung

In der chemischen, petrochemischen und pharmazeutischen Produktion messen Gasturbinen-Durchflussmesser Stickstoff, Sauerstoff, Wasserstoff, Argon, Kohlendioxid und gemischte Prozessgase in Rohrleitungssystemen, die Reaktoren, Wärmetauscher, Spülsysteme und Überlagerungssysteme versorgen. Ihre Fähigkeit, Reingase unter hohem Druck zu handhaben, und ihre kompakten Gehäuseabmessungen machen sie praktisch, wenn der Platz durch vorhandene Rohrleitungsanordnungen begrenzt ist. In Brennermanagementsystemen für Industrieöfen und Kessel liefern Turbinenradzähler das Durchflusssignal, das zur Berechnung von Luft-Brennstoff-Verhältnissen verwendet wird, die für die Verbrennungseffizienz und die Einhaltung von Emissionsvorschriften optimiert sind.

Druckluft- und Instrumentengassysteme

Druckluft gehört zu den energieintensivsten Betriebsmitteln in der Fertigung, und Gasturbinen-Durchflussmesser, die in Druckluftverteilern installiert sind, ermöglichen es Energiemanagern, den Verbrauch nach Produktionsbereichen zu quantifizieren, Leckagen zu identifizieren und Verbesserungen der Energieeffizienz zu bewerten. Das Messgerät misst das tatsächliche Volumen bei Leitungsdruck und -temperatur und liefert in Kombination mit einem Druck- und Temperaturtransmitter und einem Durchflusscomputer einen korrigierten Volumenstrom in Standardkubikmetern pro Stunde oder Standardkubikfuß pro Minute, der die tatsächlich verbrauchte Luftmenge unabhängig von Systemdruckschwankungen während Spitzenbedarfszeiten darstellt.

Brennstoff- und Gasmessung in der Energieerzeugung

Gaskraftwerke verwenden Turbinen-Durchflussmesser, um die Brenngaszufuhr zu jeder Gasturbine und jedem Kessel zu messen. Eine genaue Brennstoffmessung ist für die Berechnung der Wärmerate, die Effizienzüberwachung und die Emissionsberichterstattung unter den Bedingungen der Umweltgenehmigung erforderlich. Die Durchflussmessung des Turbinenradzählers ermöglicht in Kombination mit der Gasanalyse eines Chromatographen die Berechnung des Energiegehalts des pro Stunde verbrauchten Gases, was direkt den thermischen Wirkungsgrad der Anlage und die Brennstoffkosten pro Megawattstunde Stromerzeugung bestimmt. Ein einprozentiger Fehler bei der Brenngasmessung in einem 400-MW-Kombikraftwerk, das etwa 70.000 m³/h Erdgas verbraucht, stellt einen Abrechnungsfehler dar, der Hunderttausende Dollar pro Jahr ausmacht zu typischen Gaspreisen, was die Investition in hochwertige eichpflichtige Turbinenradzähler in Stromerzeugungsanlagen erklärt.

Einschränkungen und Anwendungen, bei denen Turbinenradgaszähler nicht die beste Wahl sind

Die Abhängigkeit des Gasturbinen-Durchflussmessers von der mechanischen Rotation bedeutet, dass er bei bestimmten Betriebsbedingungen inhärente Einschränkungen aufweist, die beim Vergleich mit alternativen Technologien für eine bestimmte Anwendung ehrlich beurteilt werden müssen.

Schmutzige, nasse oder korrosive Gase

Gasturbinen-Durchflussmesser erfordern sauberes, trockenes Gas, um zuverlässig zu funktionieren. Partikelverunreinigungen durch Rohrablagerungen, Bauschutt oder Prozessverschleppungen beschädigen die Rotorblätter und Lageroberflächen und führen zu einer fortschreitenden K-Faktor-Drift und schließlich zu mechanischem Versagen. Mitgerissene Flüssigkeiten verursachen ähnliche Schäden und können zu abrupten K-Faktor-Verschiebungen führen, wenn Flüssigkeitspfropfen durch das Messgerät strömen. Korrosive Gasbestandteile wie Schwefelwasserstoff, Chlor und saure Verbindungen greifen Lagermaterialien an und können zum Festfressen des Rotors führen, wenn die benetzten Materialien nicht speziell hinsichtlich ihrer Korrosionsbeständigkeit ausgewählt werden. Bevor ein Turbinenradzähler für einen Gasdienst spezifiziert wird, muss bestätigt werden, dass die Gaszusammensetzung einschließlich potenzieller Verunreinigungen mit dem Rotormaterial, dem Wellenmaterial und dem Lagertyp des Zählers kompatibel ist. Gas, dessen Sauberkeit und Trockenheit am Einlass des Messgeräts nicht garantiert werden kann, sollte mit einer Technologie ohne bewegliche Teile gemessen werden, z. B. einem Ultraschallmessgerät oder einem Wirbelmessgerät.

Pulsierender Fluss

Kolbenkompressoren und Verdrängerpumpen erzeugen Druckpulsationen in den nachgeschalteten Rohrleitungen, die eine periodische Beschleunigung und Verzögerung des Gasstroms bewirken. Ein Turbinenrotor reagiert aufgrund seiner Trägheit und Schaufelwinkelgeometrie auf pulsierende Strömungen mit einer Überregistrierung: Er beschleunigt, wenn die Gasgeschwindigkeit zunimmt, und bremst langsamer ab, wenn die Geschwindigkeit abnimmt, was zu einem systematischen positiven Messfehler führt. Bei stark pulsierenden Bedingungen kann dieser Fehler auftreten 5 bis 10 % oder mehr , was für Zwecke der eichpflichtigen Übertragung oder der Prozesskontrolle völlig inakzeptabel ist. Als Abhilfemaßnahmen für Umgebungen mit pulsierenden Strömungen bieten sich vor dem Messgerät installierte Pulsationsdämpfer oder die Auswahl eines Ultraschallmessgeräts an, das keinen beweglichen Rotor hat, der anfällig für Trägheitseffekte ist.

Sehr niedrige Durchflussraten und niedrige Reynolds-Zahlen

Unterhalb der Qmin-Spezifikation des Turbinenradzählers werden Lagerreibung und Widerstandskräfte im Verhältnis zur Antriebskraft des Gasstroms erheblich, was dazu führt, dass der Rotor unter die Geschwindigkeit abbremst, die proportional zur Strömungsgeschwindigkeit ist. Der K-Faktor weicht von seinem kalibrierten Wert ab und der Messfehler nimmt schnell zu. Anwendungen, bei denen der Durchfluss über einen längeren Zeitraum regelmäßig unter 10 % von Qmax fällt, sind mit Turbinenradzählern kaum zu erreichen. Thermische Massendurchflussmesser oder Coriolis-Messgeräte eignen sich besser für Gasmessungen mit geringem Durchfluss, bei denen der Mindestdurchflussschwellenwert des Turbinenradzählers nicht konstant erreichbar ist.

Installationsanforderungen für genaue Messungen

Gasturbinen-Durchflussmesser reagieren empfindlich auf das Geschwindigkeitsprofil des Gases an ihrem Einlass. Ein vollständig entwickeltes, symmetrisches, drallfreies Geschwindigkeitsprofil, das in das Messgerät eintritt, stellt sicher, dass der Rotor über alle Blattsegmente hinweg gleichmäßig reagiert und dass der K-Faktor dem kalibrierten Wert entspricht. Gestörte Profile, die durch vorgeschaltete Rohrleitungsanschlüsse verursacht werden, erzeugen eine asymmetrische oder wirbelnde Strömung, die den effektiven K-Faktor verschiebt und zu systematischen Messfehlern führt, die durch keine elektronische Anpassung vollständig korrigiert werden können.

Anforderungen an gerade Rohrverläufe

Die mindestens erforderlichen geraden Rohrstrecken vor und nach einem Gasturbinen-Durchflussmesser hängen von der Art und Schwere der stromaufwärtigen Störung ab. AGA-7 bietet spezifische Leitlinien für gängige Rohrleitungskonfigurationen:

Wenn die erforderliche gerade Rohrlänge aus Platzgründen nicht erreicht werden kann, kann ein vor dem Messgerät installierter Strömungskonditionierer die erforderliche gerade Rohrstrecke erheblich reduzieren, indem er Wirbel aufbricht und Geschwindigkeitsprofilverzerrungen neu verteilt. Strömungskonditionierer, die den Empfehlungen des Anhangs ISO 17089 oder AGA-7 entsprechen, reduzieren den Upstream-Anforderungen auf ca 10D nach dem Conditioner in den meisten Rohrleitungskonfigurationen auf Kosten eines geringen permanenten Druckabfalls über dem Konditionierungselement.

Ausrichtung und Montageposition

Gasturbinen-Durchflussmesser können in jeder Rohrausrichtung installiert werden, einschließlich horizontaler, vertikaler Aufwärts- und vertikaler Abwärtsströmung, sofern das Messgerät für diese Ausrichtung ausgelegt ist. Die horizontale Installation ist am gebräuchlichsten und wird im Allgemeinen bevorzugt, da sie die Möglichkeit einer Flüssigkeitsansammlung am Zählereinlass vermeidet, die bei vertikaler Abwärtsströmung in Gasleitungen auftreten kann, die Spuren von Kondensat enthalten. Wenn eine vertikale Installation erforderlich ist, ist der Aufwärtsfluss dem Abwärtsfluss vorzuziehen, um sicherzustellen, dass vorhandene Flüssigkeit vom Rotor abfließt und sich nicht an den Blattspitzen sammelt. Das Messgerät muss an einem für Wartungs- und Inspektionszwecke zugänglichen Ort installiert werden, ohne dass ein Gerüst oder eine vorübergehende Rohrisolierung erforderlich ist, die den Betrieb unterbrechen würde.

Volumenkorrektur sowie Temperatur- und Druckkompensation

Ein Gasturbinen-Durchflussmesser misst das tatsächliche Gasvolumen, das bei Leitungsbedingungen von Druck und Temperatur durch den Zähler strömt. In den meisten kommerziellen und industriellen Anwendungen ist die interessierende Menge nicht das tatsächliche Volumen unter Leitungsbedingungen, sondern das Standardvolumen oder die Standardmasse, korrigiert auf einen Referenzzustand, typischerweise 0 Grad Celsius und 101,325 kPa (Standardkubikmeter) oder 15 Grad Celsius und 101,325 kPa, je nach anwendbarem Vertrag oder behördlicher Norm.

Die Rolle des Flow-Computers

Ein Durchflussrechner empfängt das Impulssignal vom Turbinenradzähler zusammen mit Druck- und Temperatursignalen von am oder in der Nähe des Zählers installierten Sendern und wendet die Zustandsgleichung des realen Gases an, um den korrigierten Volumen- oder Massendurchfluss in Echtzeit zu berechnen. Der Kompressibilitätsfaktor Z des Gases, der die Abweichung des realen Gasverhaltens vom idealen Gasverhalten bei erhöhten Drücken berücksichtigt, muss anhand einer Gaszusammensetzungsgleichung wie AGA-8 (für Erdgas) berechnet werden, um die für steuerliche Messungen erforderliche Genauigkeit zu erreichen. Bei einem Leitungsdruck von 70 bar kann der Kompressibilitätsfaktor von Erdgas etwa 0,85 betragen, was bedeutet, dass das tatsächliche Volumen unter Leitungsbedingungen nur 85 % des Volumens beträgt, das ideale Gasberechnungen vorhersagen würden und die Vernachlässigung der Kompressibilität würde zu einem systematischen Fehler von 15 % bei jeder Dosierberechnung bei diesem Druck führen. Die genaue Implementierung von AGA-8 oder einer gleichwertigen Zustandsgleichung durch den Durchflussrechner ist daher für die Gesamtsystemgenauigkeit ebenso wichtig wie die Kalibrierungsqualität des Turbinenradgaszählers selbst.

Integration der Energiemessung

Bei Erdgasanwendungen, bei denen die kommerzielle Transaktion auf dem Energiegehalt und nicht auf dem Volumen basiert, erweitert der Durchflusscomputer seine Berechnung auf den Energiefluss, indem er den Standardvolumenstrom mit dem Heizwert des Gases multipliziert. Der Heizwert wird aus der gaschromatographischen Analyse der Zusammensetzung entweder an der Messstation selbst oder aus einem zwischen den Parteien vereinbarten repräsentativen Wert abgeleitet. Die Energiemesskette vom Impuls des Turbinenradzählers über die Volumenkorrektur bis zur Energieberechnung ist die Kernfunktion eines fiskalischen Messsystems und wird bei der Inbetriebnahme und in nachfolgenden Prüfintervallen anhand nationaler Messstandards geprüft.

Wartung und Lagerlebensdauer

Die wichtigste Wartungsanforderung an einen Gasturbinen-Durchflussmesser ist das Rotorlagersystem. Der Rotor dreht sich während des Betriebs kontinuierlich mit hoher Geschwindigkeit und die Lager, die die Rotorwelle tragen, unterliegen einem Verschleiß, der schließlich einen Austausch erfordert. Die Lagerverschleißrate bestimmt das Wartungsintervall des Messgeräts und die Stabilität des K-Faktors über die Zeit, was die Lagerqualität zu einem der wichtigsten Konstruktionsparameter in einem hochzuverlässigen Gasturbinen-Durchflussmesser macht.

Lagertypen und ihre Langlebigkeit

In kommerziellen Gasturbinen-Durchflussmessern werden drei Lagertypen verwendet, die jeweils unterschiedliche Leistungs- und Langlebigkeitseigenschaften aufweisen:

• Gleitlager (Gleitlager). : Hydrodynamische Lager, bei denen ein dünner Film aus Gas oder Schmiermittel die Rotorwelle trägt. Im sauberen Trockengasbetrieb sorgt das Prozessgas selbst für die Schmierung, sodass keine externe Schmiermittelzufuhr erforderlich ist und eine Verunreinigung des Gasstroms verhindert wird. Gleitlager im reinen Erdgasbetrieb können eine Lebensdauer von erreichen fünf bis zehn Jahre oder länger bevor ein Austausch erforderlich ist.
• Kugellager : Wälzlager sorgen für geringe Reibung beim Start und niedrige Durchflussraten und erweitern den Nutzbereich des Messgeräts hin zu niedrigeren Durchflussgeschwindigkeiten, als Gleitlager aushalten können. Allerdings erfordern Kugellager eine Schmierung, die entweder aus einem separaten Schmiermittelreservoir im Messgerätegehäuse oder aus einem Schmiermittelnebel im Prozessgas zugeführt werden muss, und sie sind bei Schmutzgasanwendungen anfälliger für Schäden durch Verunreinigungen als Gleitlager.
• Keramiklager : Zirkonoxid- oder Siliziumkarbid-Keramiklager bieten eine hervorragende Verschleißfestigkeit, chemische Inertheit und die Fähigkeit, ohne Schmierung in korrosiven oder trockenen Gasumgebungen zu arbeiten, in denen herkömmliche Metalllager einem schnellen Verschleiß oder Korrosionsangriff ausgesetzt wären. Keramiklager werden zunehmend für Anwendungen mit Sauergas (schwefelwasserstoffhaltig) und korrosiven Gasen spezifiziert.

Zustandsüberwachung und vorausschauende Wartung

Moderne Gasturbinen-Durchflussmessgeräte verfügen über eine Dual-Rotor- oder Dual-Pickup-Konfiguration, die eine Möglichkeit bietet, Lagerverschleiß oder Rotorschäden im Betrieb zu erkennen, ohne das Messgerät zur Inspektion ausbauen zu müssen. Bei einem Doppelrotorzähler sind zwei Rotoren in Reihe im Zählergehäuse angeordnet. Unter normalen Bedingungen drehen sich beide Rotoren mit einer Geschwindigkeit, die durch den Gasstrom bestimmt wird, und das Verhältnis ihrer Geschwindigkeiten wird durch ihre Blattwinkel festgelegt. Wenn Lagerverschleiß oder Rotorschäden beginnen, sich auf einen Rotor anders als auf den anderen auszuwirken, ändert sich das Verhältnis ihrer Drehzahlen und liefert ein Diagnosesignal, das auf sich entwickelnde mechanische Probleme hinweist, bevor die Messgenauigkeit erheblich beeinträchtigt wird. Diese Fähigkeit zur vorausschauenden Wartung ermöglicht es Betreibern, den Austausch von Lagern während geplanter Wartungsausfälle zu planen, anstatt reaktiv auf Zählerausfälle zu reagieren , was im eichpflichtigen Verkehr zu kostspieligen Zähleraustauschverfahren und potenziellen Abrechnungsstreitigkeiten führen kann.

Kalibrierung, Prüfung und Rückverfolgbarkeit

Die Genauigkeit eines Gasturbinen-Durchflussmessers, der im eichpflichtigen Verkehr oder bei steuerlichen Messungen eingesetzt wird, ist nur so gut wie die Kalibrierung, die seine K-Faktor-Kurve erstellt hat, und das Prüfprogramm, das überprüft, ob der K-Faktor während der gesamten Betriebsdauer stabil bleibt. Kalibrierung und Prüfung sind unterschiedliche, aber komplementäre Tätigkeiten, die zusammen die messtechnische Rückverfolgbarkeit gewährleisten, die für rechtlich durchsetzbare Handelstransaktionen erforderlich ist.

Werkskalibrierung

Die Werkskalibrierung wird in einer Durchflusskalibrierungsanlage unter Verwendung eines Referenzmediums, typischerweise Luft oder Erdgas, mit einem rückverfolgbaren Hauptmessgerät oder Volumennormal als Referenz durchgeführt. Bei der Kalibrierung wird der K-Faktor bei mehreren Durchflussraten über den gesamten Messbereich des Messgeräts ermittelt und eine Kalibriertabelle oder Polynomkorrekturkurve erstellt, die im elektronischen Sender des Messgeräts oder im zugehörigen Durchflusscomputer gespeichert wird. Kalibrierzertifikate müssen den verwendeten Referenzstandard, seine Rückführbarkeit auf nationale oder internationale Messstandards, die Unsicherheit des Referenzstandards und die erweiterte Unsicherheit des kalibrierten K-Faktors des Messgeräts bei jeder getesteten Durchflussrate angeben. Bei Messgeräten für den eichpflichtigen Verkehr muss die Kalibrierung mit Gas unter Bedingungen durchgeführt werden, die dem Betriebsdruck entsprechen, um Dichteeffekte auf den K-Faktor zu vermeiden, die durch Luftkalibrierung bei atmosphärischem Druck nicht erfasst werden.

Prüfung im laufenden Betrieb

Bei der Zählerprüfung wird der K-Faktor eines im Betrieb installierten Zählers anhand eines kalibrierten Prüfgeräts oder eines Hauptzählers mit bekannter Kalibrierung überprüft, ohne dass der Zähler aus der Rohrleitung entfernt werden muss. Rohrprüfer, Kleinvolumenprüfer und Hauptzählerprüfer sind die drei wichtigsten Prüfmethoden für Gasturbinen-Durchflussmesser im eichpflichtigen Verkehr. Die gemäß den geltenden Vorschriften und Handelsvereinbarungen erforderliche Prüfhäufigkeit variiert, liegt jedoch typischerweise im Bereich von monatlich bis jährlich abhängig von der Größe der gemessenen Transaktion und der Stabilitätshistorie des Zählers. Die Prüfergebnisse werden mit dem festgelegten K-Faktor verglichen. Wenn die Abweichung die vereinbarte Toleranz überschreitet (typischerweise plus oder minus 0,25 bis 0,5 %, je nach Vertrag), wird der Zählerfaktor angepasst und die Abweichung kann eine Abrechnungskorrektur für den Messzeitraum seit der letzten gültigen Prüfung auslösen.

Checkliste für die Auswahl von Gasturbinen-Durchflussmessern

Die Auswahl eines Gasturbinen-Durchflussmessers für eine bestimmte Anwendung erfordert eine systematische Bewertung der Prozessbedingungen, Leistungsanforderungen und Installationsbeschränkungen. Die folgende Checkliste deckt die kritischen Parameter ab, die definiert werden müssen, bevor eine Spezifikation fertiggestellt werden kann:

1. Definieren Sie die Gaszusammensetzung und bestätigen Sie die Sauberkeit : Identifizieren Sie alle Komponenten, einschließlich Spurenverunreinigungen, Kondensatpotenzial und korrosive Spezies. Stellen Sie sicher, dass das Gas am Zählereinlass unter allen Betriebsbedingungen garantiert sauber und trocken ist.
2. Legen Sie den Durchflussbereich einschließlich minimaler, normaler und maximaler Raten fest : Bestätigen Sie, dass der erforderliche Durchflussbereich innerhalb des erreichbaren Turndowns einer einzelnen Messgerätgröße liegt, oder planen Sie mehrere Messgeräte parallel mit automatischer Stromumschaltung, wenn der erforderliche Bereich das übersteigt, was ein einzelner Messgerät abdecken kann.
3. Geben Sie die Genauigkeits- und Messbereichsanforderungen an : Bestimmen Sie, ob die Anwendung eine steuerliche Genauigkeit von plus oder minus 0,5 % erfordert oder ob eine Prozessspezifikation von plus oder minus 1,0 % oder plus oder minus 2,0 % akzeptabel ist, da sich dies direkt auf die Zählerkosten auswirkt.
4. Bestätigen Sie den maximalen Betriebsdruck und die maximale Temperatur : Stellen Sie sicher, dass die Druck- und Temperaturwerte des Messgeräts die maximalen Störbedingungen überschreiten und nicht nur die normalen Betriebsbedingungen.
5. Bewerten Sie die verfügbaren geraden Rohrstrecken : Überprüfen Sie den Installationsort, um sicherzustellen, dass die erforderlichen geraden Vor- und Nachläufe erreicht werden können, oder planen Sie die Installation eines Strömungskonditionierers, falls dies nicht möglich ist.
6. Bestimmen Sie die Ausgangssignal- und Integrationsanforderungen : Bestätigen Sie, ob der Impulsausgang direkt an einen Durchflusscomputer, eine DCS-Eingangskarte oder ein SCADA-System angeschlossen werden soll, und geben Sie das erforderliche Ausgabeformat an (Frequenz, HART, Modbus oder Impulszählung).
7. Geben Sie die Prüfmethode und das Prüfintervall an : Bei eichpflichtigen Zählern muss die Prüfmethode mit den Handelsparteien vereinbart werden, bevor Zähler und Prüfer spezifiziert werden, da einige Prüfmethoden spezifische Anforderungen an die Konstruktion des Zählergehäuses stellen.

Der Gasturbinen-Durchflussmesser bleibt eine der genauesten, zuverlässigsten und kostengünstigsten Technologien für Hochgeschwindigkeits-Reingasmessungen im gesamten Bereich von kleinen Industrieanlagen bis hin zu Erdgasübertragungsmessstationen mit großem Durchmesser. Seine mechanische Einfachheit, wohlverstandene Fehlerquellen, ein großer Messbereich und eine ausgereifte Kalibrierungs- und Prüfinfrastruktur haben seine Rolle als dominierende Technologie in der Erdgas-Steuermessung über mehr als sechs Jahrzehnte behauptet, und nichts auf dem aktuellen Markt bietet eine ausreichend überzeugende Kombination konkurrierender Vorteile, um es in absehbarer Zukunft von dieser Position für die Anwendungen zu verdrängen, in denen es wirklich herausragt.
