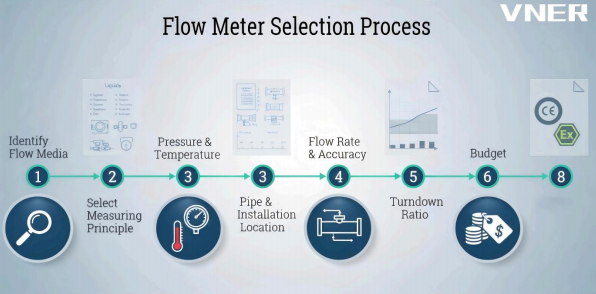

Auswahlprozess für Durchflussmesser: Von der Anwendung bis zur perfekten Übereinstimmung

Bei der Auswahl des richtigen Durchflussmessers geht es nicht nur um die Auswahl eines Messgeräts, sondern auch darum, Prozesszuverlässigkeit, Messgenauigkeit und langfristige Betriebseffizienz sicherzustellen.

1. Identifizieren Sie die Durchflussmedien

Das Verständnis des Prozessmittels ist die Grundlage jeder Auswahl.

Bestimmen Sie, ob das Strömungsmedium:

• Flüssigkeit , Gas , oder Dampf
• Ätzend , Leitfähig , oder Nicht leitend
• Mehrphasig (flüssiger Festszuff/Gas) oder einphasig
• Viskos , sauber , oder enthält Schwebstoffe

Die Kenntnis dieser Eigenschaften hat direkten Einfluss darauf, welche Messprinzipien realisierbar sind.

Zum Beispiel, elektromagnetisch Messgeräte benötigen leitende Flüssigkeiten Coderiolis Messgeräte funktionieren am besten mit sauberen, einphasigen Flüssigkeiten.

2. Messprinzip auswählen

Sobald das Medium definiert ist, wählen Sie die am besten geeignete Messtechnologie aus:

• Elektromagnetischer Durchflussmesser (EMF) – Für leitfähige Flüssigkeiten, Wasser, Chemikalien, Schlämme.
• Wirbeldurchflussmesser – Für Dampf, Gase und Flüssigkeiten mit stabilen Strömungsprofilen.
• Coderiolis-Massendurchflussmesser – Zur präzisen Massendurchfluss- und Dichtemessung in Flüssigkeiten oder Gasen.
• Ultraschall-Durchflussmesser – Für große Rohre oder nichtinvasive Installationen.
• Thermischer Massendurchflussmesser – Für saubere Gase.
• Mechanischer Durchflussmesser (Turbine, positive Verdrängung) – Für einfache, kostengünstige Anwendungen.

Jedes Prinzip hat unterschiedliche Vorteile Genauigkeit , Kosten , Installationskomplexität , und Wartung . Eine richtige Abstimmung gewährleistet einen zuverlässigen Langzeitbetrieb.

3.Definieren Sie Betriebsdruck und Temperatur

Prozessdruck und Temperatur bestimmen:

• Sensormaterial (Edelstahl, Hastelloy, PTFE-Auskleidung usw.)
• Dichtungs- und Dichtungsauswahl
• Nennleistung des Durchflussmessergehäuses (PN/ANSI-Klasse)
• Anforderungen an die Temperaturkompensation

Stellen Sie immer sicher, dass die Druck- und Temperaturwerte des ausgewählten Instruments die maximalen Betriebsbedingungen des Systems überschreiten und die Sicherheitsmargen eingehalten werden PED or ASME Stundards.

4. Bewerten Sie die Rohr- und Installationsbedingungen

Durchflussmesser funktionieren am besten, wenn sie richtig installiert sind. Zu den wichtigsten Parametern gehören:

• Rohrgröße und -ausrichtung (horizontal, vertikal, Vollrohr)
• Upstream- und Downstream-Geradestrecken um ein stabiles Strömungsprofil zu gewährleisten
• Position relativ zu Ventilen, Pumpen oder Rohrbögen um Turbulenzen zu minimieren
• Montageraum und Zugänglichkeit für Verkabelung, Kalibrierung und Wartung
• Stromversorgung (AC/DC) und Signalausgabeoptionen (4–20 mA, Impuls, Modbus, HART usw.)
• Schutz vor Eindringen (IP65, IP67, IP68)
• Klassifizierung des Gefahrenbereichs (Ex ia, Ex d usw.)

Eine gut geplante Installationsanordnung verhindert Messfehler, die durch schlechte Strömungsbedingungen oder elektrische Störungen verursacht werden.

5.Bestimmen Sie den Durchflussbereich und die Genauigkeitsanforderungen

Definieren der Betriebsdurchfluss und erforderliche Genauigkeit ist entscheidend.

Geben Sie an:

• Minimale, normale und maximale Durchflussraten
• Erwartete Schwankungsbreite des Prozesses
• Erforderliche Genauigkeit oder Wiederholbarkeit (z. B. ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

Die richtige Zählergröße stellt sicher, dass der Durchfluss im optimalen Bereich bleibt Messbereich (Reynolds-Zahl-Stabilitätszone) Dadurch werden Ungenauigkeiten bei geringem Durchfluss oder eine Sättigung außerhalb des Bereichs vermieden.

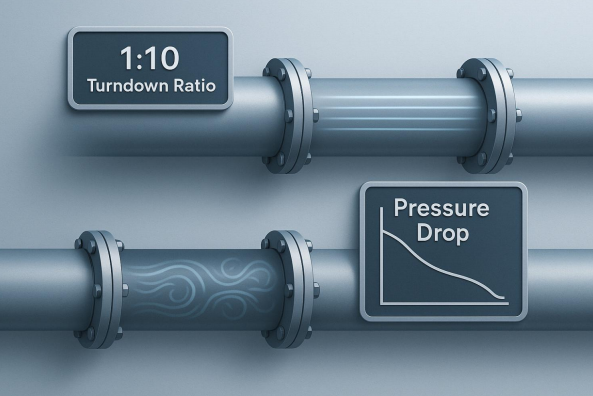

6. Bewerten Sie das Regelverhältnis und den Druckverlust

• Turndown-Verhältnis beschreibt die Flexibilität des Messbereichs (z. B. 1:10, 1:20).
  Ein höheres Turndown-Verhältnis bietet eine bessere Anpassungsfähigkeit an unterschiedliche Strömungsbedingungen.
• Druckverlust müssen minimiert werden, um Prozessineffizienzen zu vermeiden.
  Bestimmte Technologien wie Coderiolis und Wirbel kann zu Druckabfällen führen – prüfen Sie immer, ob der Prozess dies verträgt.

7. Überlegungen zu Budget und Lebenszyklus

Während die anfänglichen Instrumentenkosten wichtig sind, sind die Gesamtbetriebskosten (TCO) sollte bedacht werden:

• Kaufpreis vs. Genauigkeit und Zuverlässigkeit
• Kalibrierungs- und Wartungshäufigkeit
• Ersatzteilverfügbarkeit
• Stromverbrauch und Ausfallkosten

Für Großprojekte, Auswuchten Leistung , Langlebigkeit , und Budget sichert den wirtschaftlichen Wert über den gesamten Produktlebenszyklus.

8. Zertifizierungs- und Compliance-Anforderungen

Durchflussmesser müssen je nach Anwendung und Exportziel den relevanten internationalen Normen und Vorschriften entsprechen:

• Sicherheit und Explosionsschutz: IECEx, ATEX, UL
• Elektrische Konformität: CE-EMV, CE-LVD
• Druckgeräte: CE-PED, ASME
• Lebensmittel und Arzneimittel: FDA, 3A, EHEDG
• Hundels- und gesetzliches Messwesen: MID (Messgeräterichtlinie)

Eine ordnungsgemäße Zertifizierung garantiert, dass das Gerät den globalen Sicherheits- und Leistungsstandards entspricht.

Fazit

Ein systematischer Auswahlprozess gewährleistet nicht nur die technische Kompatibilität, sondern auch die langfristige Stabilität und die Einhaltung gesetzlicher Vorschriften.

Durch das Verständnis der medium , Messprinzip , Installationsbedingungen , und Zertifizierungsanforderungen können Ingenieure und Beschaffungsspezialisten optimale Ergebnisse erzielen – Risiken minimieren und die Effizienz maximieren.

Bei VNER Electronic Technology LTD Wir kombinieren jahrzehntelange Praxiserfahrung mit fortschrittlichen Durchflussmesstechnologien, um unseren Partnern bei der Auswahl der am besten geeigneten Lösungen für ihre Anwendungen zu helfen – von Wasseraufbereitung und Petrochemie Pflanzen to Öl und Gas und Polysiliziumindustrie.
