Auswahl elektromagnetischer Durchflussmesser: Ein praxiserprobter Leitfaden (Auskleidungen, Elektroden, Leitfähigkeit)

Für wen das ist

Anlageningenieure, Prozessdesigner, Wartungsteams und technische Einkäufer, die eine schnelle und zuverlässige Möglichkeit benötigen, das richtige Magnetmessgerät für reale Bedingungen zu spezifizieren.

1) Was ein Magmeter ist (und was nicht)

Elektromagnetische Durchflussmesser messen leitfähig Flüssigkeiten mit kein Drosselelement und keine beweglichen Teile . Sie zeichnen sich durch abrasive und koderrosive Dienstleistungen aus und dominieren die kommunale Wasser- und Abwasserentsorgung, den Chemikalientransfer, Bergbauschlämme und Hygieneprozesse (Lebensmittel und Getränke, Pharma).

• Stärken: vernachlässigbarer Druckverlust, großer DN-Bereich, stabile Genauigkeit, hervorragende Chemikalien-/Abrieboptionen.
• Grenzen: erfordern eine Mindestleitfähigkeit; Nicht für Kohlenwasserstoffe/reines Wasser, es sei denn, es werden Designs mit geringer Leitfähigkeit verwendet.

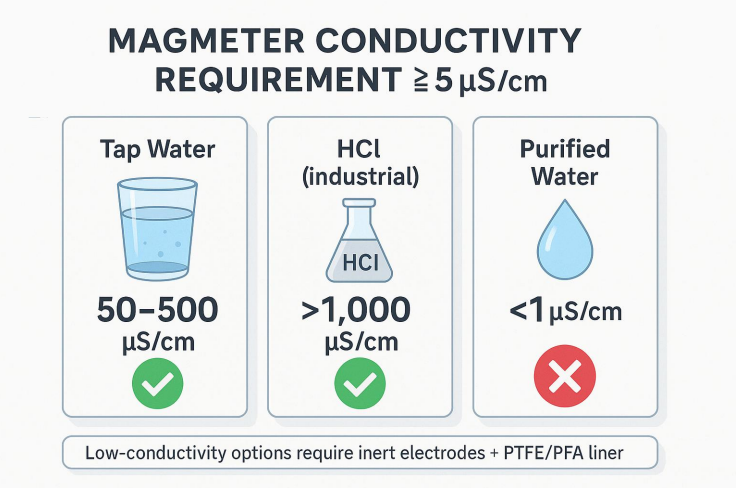

Leitfähigkeitsschwelle (μS/cm)

Standard-Magnetmessgeräte erfordern ≥ 5 μS/cm . Typische Referenzen: Leitungswasser: 50–500, HCl (Industrie): >1.000, gereinigtes Wasser: <1 → nicht geeignet.

Grenzfälle können Verwendung finden inerte Elektroden (Pt-Ir/Hastelloy C) mit Adsorptionsarme Liner (PTFE/PFA) ; mit dem Hersteller bestätigen.

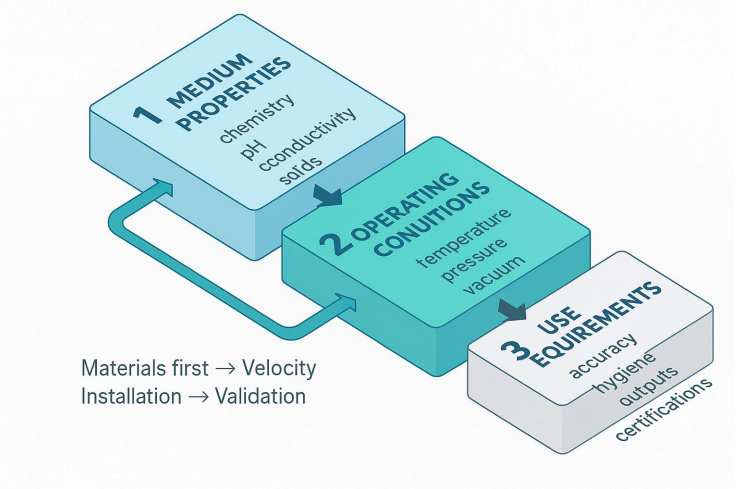

2) Das 3-D-Auswahlmodell

Auswahl ist kein einzelner Parameter. Verwenden Sie a 3‑dimensionale Entscheidung:

Medieneigenschaften → Betriebsbedingungen → Verwendungsanforderungen

Die meisten Ausfälle (Linerangriff, Elektrodenausfall, große Fehler) sind auf unvollständige Mediendaten oder nicht übereinstimmende Materialien zurückzuführen.

3) Schritt 1 – Erstellen des Medienprofils (nicht verhandelbare Daten)

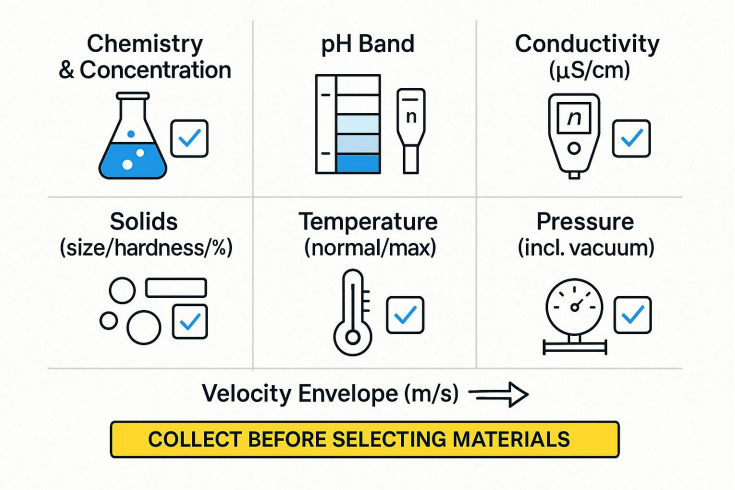

Sammeln Sie Folgendes, bevor Sie Materialien auswählen:

• Chemie & Konzentration: Dazu gehören Spurenionen (F⁻/Cl⁻) und Oxidationsmittel.
• pH-Band: starke Säure (<2), schwache Säure (2–6), neutral (6–8), schwaches Alkali (8–12), starkes Alkali (>12).
• Leitfähigkeit: bestätigen ≥ 5 μS/cm es sei denn, es werden Optionen mit geringer Leitfähigkeit verwendet.
• Feststoffe: Größe / Härte / Volumen %. Quarz oder ≥1 mm → abriebfeste Auskleidungen.
• Temperatur: Normal und Extreme (CIP/SIP, sonnenbeheizte Läufe).
• Druck: positiv und Vakuum (Auskleidungen können zusammenbrechen, wenn sie nicht bewertet sind).
• Geschwindigkeitshüllkurve: planen für 1–3 m/s (sauberer Service). <0,5 m/s Ablagerungen; >5 m/s Erosion/Lärm (Abrasiveinsatz oft 2–4 m/s).

4) Schritt 2 – Wählen Sie den Liner (Korrosion und Temperatur zuerst)

Priorität: Korrosionsbeständigkeit → Temperatur → Abrieb → Druck.

Vakuum- und Temperaturwechsel

Geben Sie an vakuumtauglich Auskleidungen, wenn Unterdruck möglich ist. Stellen Sie bei großen ΔT/ΔT·h die CTE-Kompatibilität zwischen Liner und Elektrode sicher und respektieren Sie die des Produkts T-P-Bewertungskurve.

5) Schritt 3 – Passen Sie die Elektroden an die Chemie (und den Liner) an.

Schnelle Hinweise

• Bleichmittel (NaOCl) → PTFE/PFA Hastelloy C / Titan.
• HCl ohne F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl mit F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (Meiden Sie Ta).
• Heißes/starkes NaOH → PTFE/PFA Hastelloy C (316L nur für milde/kalte Laugen).
• Schleifmittelschlämme → Polyurethan/Keramik Liner robuste Elektroden; Größe für 2–4 m/s .

6) Größe für Geschwindigkeit (nicht für Druckabfall)

Magmeter verursachen einen vernachlässigbaren Druckverlust. Dimensionieren Sie das Messgerät entsprechend normale Betriebsgeschwindigkeit landet im Zielband.

• Saubere Flüssigkeiten: 1–3 m/s (leise, stabil, geringe Verschmutzung).
• Schleifmittel: 2–4 m/s zur Selbstreinigung; Kappenspitzen zur Begrenzung der Erosion.
• Geringe Leitfähigkeit: Eine geringfügig höhere Geschwindigkeit kann das SNR verbessern.
• Sehr geringe Durchflussmengen: überlegen Verkleinerung (Reduzierstücke), um die Zielgeschwindigkeit zu erreichen.

Größenbeispiel für eine Minute

Gegeben 20m³/h in DN50 (ID ≈ 52,5mm):

Fläche A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → innerhalb des Schleifbandes; Für einen sauberen Betrieb sollten Sie DN65 in Betracht ziehen.

7) Für Signalqualität installieren

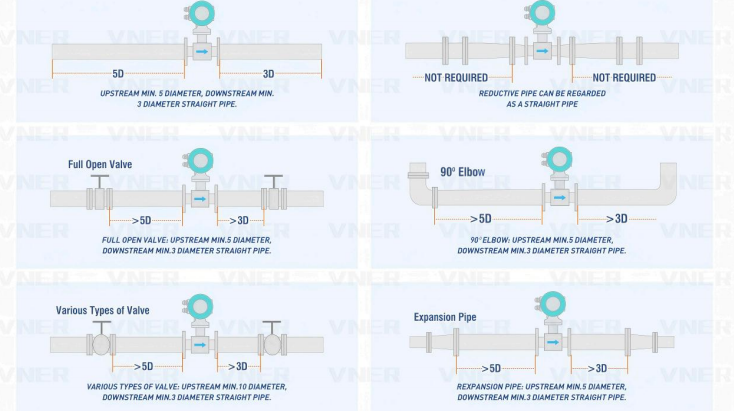

• Geradeausläufe: 5–10D stromaufwärts, 2–3D stromabwärts (mehr nach Bögen/Ventilen/Reduzierstücken).
• Orientierung: horizontal mit Elektroden bei 3 und 9 Uhr; vertikal Aufwärtsströmung bevorzugt.
• Rohr voll halten: Erkennung leerer Rohre aktivieren; Lufteinschlüsse vermeiden.
• Erdung: Erdungsringe/-elektroden für eine stabile Referenz.
• Dichtungen und Hülsen: Liner-kompatibel; Eindringen in die Bohrung vermeiden.
• Fouling-Medien: bevorzugen glatte Auskleidungen (PTFE/PFA) und die richtige Geschwindigkeit

8) Sanitär (Lebensmittel und Pharma)

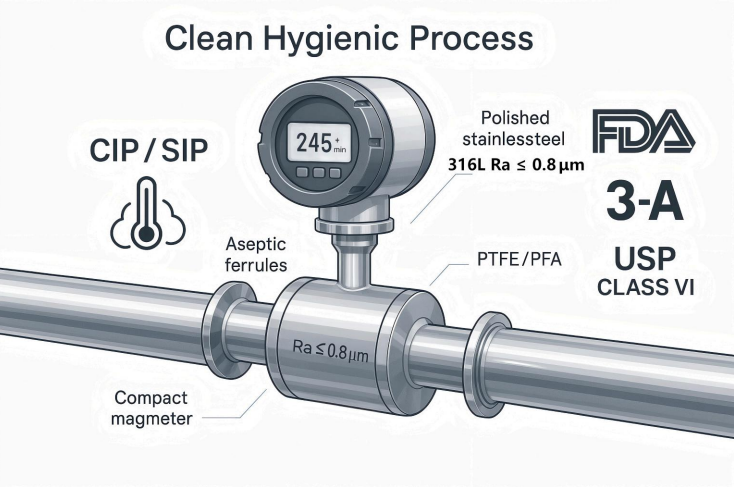

• Benetzte Teile: 316L; PTFE/PFA Liner; Polierte Elektroden (z.B. Ra ≤ 0,8 μm ; Geben Sie ≤ an 0,4 μm bei Bedarf).
• Verbindungen: Tri‑Clamp, DIN11851, aseptische Aderendhülsen; Oberflächenbeschaffenheit definieren.
• CIP/SIP: Überprüfen Sie die Grenzwerte für Reinigungsmittel und Dampf (Zeit/Temperatur).
• Compliance: FDA/3-A/USP ClassVI/Materialrückverfolgbarkeit; nahtlose Liner-Designs zur Vermeidung von Staus.

9) Schnellauswahlmatrix (Ausgangspunkte – Datenblatt überprüfen)

• Kommunales Wasser / Abwasser → Liner: Gummi / ETFE / PTFE; Elektrode: 316L (Upgrade auf HastelloyC für starke Oxidationsmittel).
• 30 % HCl (chemisch) → PTFE/PFA HastelloyB/C / Tantal (tun nicht verwenden Sie 316L).
• 20 % NaOH (chemisch) → FEP/PTFE HastelloyC (316L für <10 % und kühl).
• Neutraler Bergbauschlamm → Polyurethan or Keramik Hartmetallelektroden ; 2–4 m/s ; Vertikale Installation.
• Saure Laugungsaufschlämmung → Keramik Tantal (pH-Wert überwachen; F⁻ mit Ta vermeiden).
• Industrielles organisches Abwasser (z. B. Ethanol) → FEP/PTFE HastelloyC ; Explosionsschutz bestätigen.
• Bleichmitteldosierung → PTFE/PFA HastelloyC/Titan.
• Heiße Kesselnachspeisung (100–150 °C) → PFA/Keramik Titan ; isolieren; sorgen für einen geringen Erdungswiderstand.
• Gekühlte Sole (CaCl₂, −20…5 °C) → PTFE/FEP Titan ; Bestätigen Sie die Zähigkeit der Auskleidung bei niedrigen Temperaturen

10) Vor dem Kauf validieren (kostspielige Überraschungen vermeiden)

• Materialkompatibilität: Überprüfen Sie die Korrosionsdaten bei tatsächlicher Konzentration und Temperatur (Ziel ≤ 0,1 mm/Jahr).
• Temperatur-Druck-Kurve: Berücksichtigen Sie die Herabstufung des Liners (z. B. PTFE-Druckgrenze bei erhöhter T).
• Besondere Bedingungen: Vakuumbewertung; Temperaturwechsel (ΔT/h); Liner/Elektrode CTE-Übereinstimmung.
• Freigabe durch den Lieferanten: Bereitstellung vollständiger Medien/Bedingungen; Anfrage a Fitnessbericht . Bei kritischen Punkten tun Sie dies Immersionstests (z. B. 72-stündiges Einweichen der Elektrode).

11) Häufige Fallstricke und Lösungen (mit Ergebnissen)

• Ignorieren von Spurenverunreinigungen (z. B. F⁻ in HCl) → falsche Elektrode; schnelles Scheitern.
  Fix: vollständige Komposition inkl. Spurenionen; auswählen Ta/Hastelloy C/Pt-Ir nach Bedarf.

• Unterbewertete Temperatur/Druck → Alterung oder Ausbeulung des Liners.
  Fix: Wählen Sie Extreme aus (z. B. max. T 10 °C, max. P 20 % ); Folgen Sie der T-P-Kurve.
• Den Abrieb unterschätzen → schneller Linerverschleiß in Schlämmen.
  Fix: Polyurethan/Ceramic Liner, richtige Geschwindigkeit/Ausrichtung.
• Kaufen Sie zum niedrigsten Preis → häufiges Wechseln; hohe Ausfallzeit.
  Fix: bewerten Lebenszykluskosten (Capex 5-Jahres-Wartung).

• Es fehlen sanitäre Details → Verzögerungs- und Kontaminationsrisiken.
  Fix: nahtlose Auskleidungen, polierte Elektroden, dokumentierte Konformität.

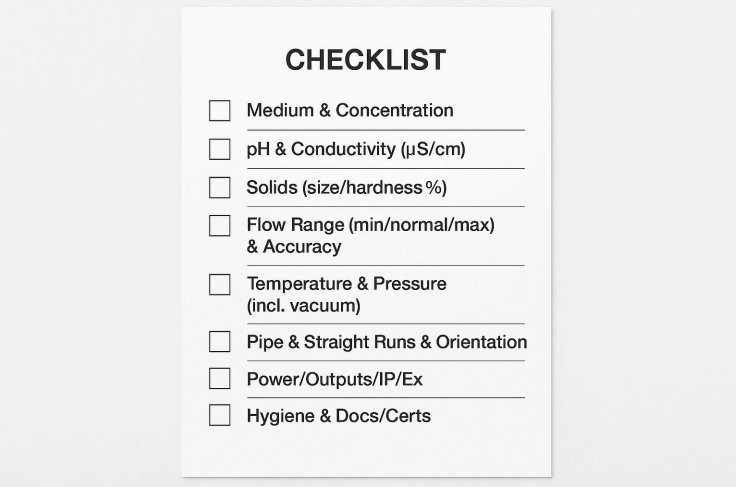

12) RFQ/Größen-Checkliste (Ihrer Anfrage beifügen)

1. Mittel & Konzentration, pH-Wert, Leitfähigkeit (μS/cm)
2. Feststoffe: Größe / Härte / % Vol. (falls vorhanden)
3. Durchflussbereich (min/normal/max), Genauigkeitsziel, bevorzugtes Geschwindigkeitsband
4. Temperatur (normal/max), Druck (max, beliebig). Vakuum )
5. Rohrgröße/Standard/Material, Verfügbarkeit gerader Rohre, Ausrichtung
6. Leistung und Ausgänge (4–20 mA/HART, Impuls, RS-485), IP-/Ex-geschützt
7. Hygieneanforderungen (Oberflächenbeschaffenheit, Anschlüsse, CIP/SIP)
8. Dokumentation (Kalibrierung, MTRs) und regionale Zertifizierungen

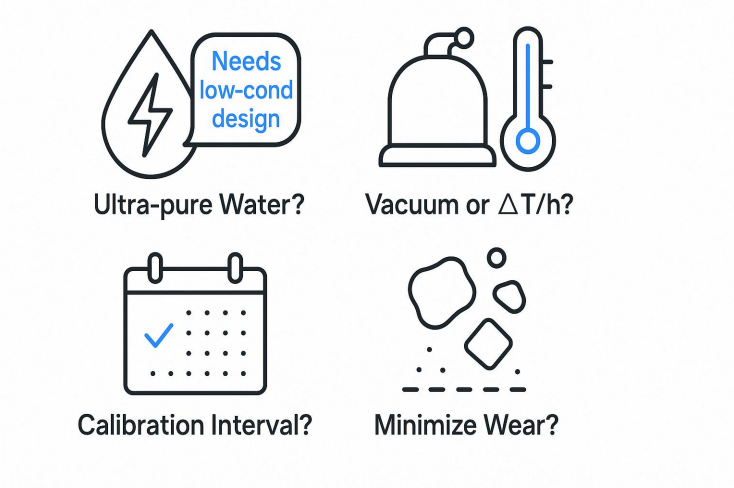

13) FAQ

Q1. Können Magmeter ultrareines Wasser messen?

Nur mit geringe Leitfähigkeit Entwürfe und sorgfältige Validierung. Standardeinheiten erfordern ≥ 5μS/cm.

Q2. Was passiert, wenn in meiner Leitung Vakuum oder schnelle Temperaturschwankungen auftreten?

Benutzen vakuumtauglich Liner und prüfen CTE-Anpassung /ΔT-Grenzwerte.

Q3. Wie oft sollte ich kalibrieren?

Typischer Service: jährlich . Kritische Aufbewahrung/Dosierung: 6 Monate oder gemäß den Richtlinien der Website.

Q4. Wie minimiere ich den Verschleiß in Schlämmen?

Wählen abriebfeste Einlagen (Polyurethan/Keramik), halten 2–4 m/s Geschwindigkeit, vertikaler Aufwärtsstrom.

Fazit (Die Reihenfolge, die funktioniert)

1. Materialien zuerst (Linerelektroden) aus einem kompletten Mediumprofil.
2. Größe für Geschwindigkeit (kein Druckabfall).
3. Für Signalqualität installieren (gerade Strecken, volles Rohr, Erdung).
4. Validieren gegen die T-P-Kurve, Vakuum und Temperaturwechsel.

Durch die Befolgung dieser Reihenfolge wird die Auswahl eines Magnetometers zu einem wiederholbaren Konstruktionsprozess, der Genauigkeit liefert und die Lebenszykluskosten senkt.
